Lưới điện toàn cầu đang chịu áp lực chưa từng có. Quá trình chuyển đổi sang năng lượng tái tạo, mở rộng mạng lưới truyền tải điện áp siêu cao và tần suất ngày càng tăng của các hiện tượng thời tiết khắc nghiệt đã đặt ra nhu cầu về đường dây truyền tải trên không mà các dây dẫn truyền thống chưa bao giờ được thiết kế để xử lý.
Dây dẫn nhôm truyền thống – chủ yếu là dây nhôm nguyên chất (ví dụ: loại 1350) – có độ dẫn điện cao (61%–65% IACS) nhưng có độ bền kéo hạn chế, thường dưới 180 MPa. Điều này trở thành mối quan tâm lớn trong các ứng dụng như vượt sông hoặc eo biển dài, vùng có băng giá dày và môi trường hoạt động ở nhiệt độ cao. Khi đường dây truyền tải trải dài hàng nghìn mét trên địa hình khó khăn hoặc phải chịu được tải trọng băng vượt quá giới hạn thiết kế, độ bền cũng quan trọng như độ dẫn điện.
Câu hỏi quan trọng là: Liệu các giải pháp Cáp hợp kim nhôm chịu nhiệt và cường độ cao có thể khắc phục được sự cân bằng lâu dài giữa hiệu suất cơ học và hiệu suất điện để đáp ứng nhu cầu khắc nghiệt của lưới điện hiện đại hay không? Câu trả lời ngày càng là có, nhưng hiểu biết về công nghệ cơ bản là điều cần thiết để các nhóm kỹ thuật và mua sắm đánh giá các lựa chọn dây dẫn cho dự án tiếp theo của họ.
Bài viết này xem xét những đổi mới về vật liệu đang định hình lại ngành dây dẫn bằng hợp kim nhôm, được hỗ trợ bởi các thông số kỹ thuật, dữ liệu thị trường và nghiên cứu trường hợp thực tế để giúp bạn đưa ra quyết định sáng suốt về việc lựa chọn dây dẫn cho các dự án cơ sở hạ tầng điện của mình.
Thách thức cơ bản trong việc thiết kế dây dẫn trên không hiệu suất cao nằm ở mối quan hệ nghịch đảo giữa cường độ và độ dẫn điện. Hợp kim dòng Al-Mg-Si (sê-ri 6xxx) đạt được độ bền kéo 255–330 MPa trong khi vẫn duy trì độ dẫn điện ở mức 30,45–33,35 MS/m, khiến chúng trở thành lựa chọn lý tưởng cho dây dẫn hợp kim nhôm có độ bền cao. Tuy nhiên, việc tăng cường độ bền – thông qua việc làm cứng kết tủa, sàng lọc hạt và biến dạng mạng – chắc chắn sẽ cản trở sự truyền điện tử, trong khi việc tối ưu hóa độ dẫn điện có xu hướng làm suy yếu các hiệu ứng tăng cường.
Sự mâu thuẫn về hiệu suất này về mặt lịch sử đã hạn chế việc áp dụng rộng rãi dây dẫn hợp kim nhôm có độ bền cao trong các dự án truyền tải quy mô lớn. Nghiên cứu gần đây đã khám phá một cách có hệ thống các con đường đột phá thông qua hợp kim vi mô thành phần và phối hợp quy trình. Sự xuất hiện của việc bổ sung nguyên tố đất hiếm, tối ưu hóa quá trình lão hóa tiên tiến và các kỹ thuật biến dạng dẻo nghiêm trọng đang bắt đầu mở ra những cải tiến đồng thời về cả tính chất cơ và điện.

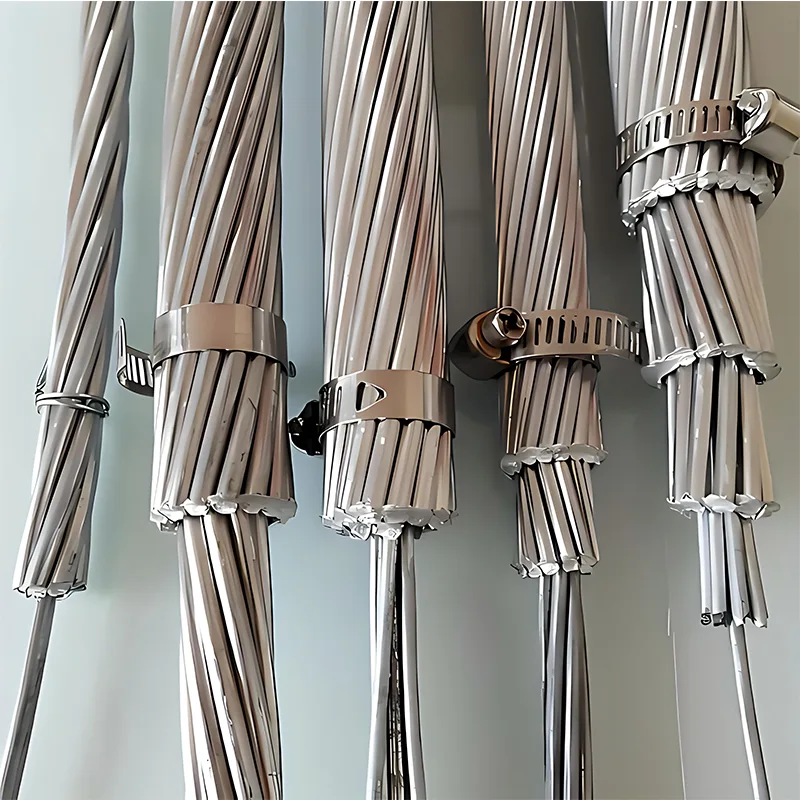

Chống nóng hiện đạidây bện hợp kim nhômđược sản xuất chủ yếu bằng hợp kim Al-Mg-Si (hợp kim 6201) hoặc Al-Zr (chịu nhiệt), mỗi hợp kim được thiết kế để đáp ứng các yêu cầu vận hành cụ thể theo tiêu chuẩn quốc tế bao gồm IEC 62641, IEC 61089, ASTM B398 và ASTM B399.
Bảng sau đây tóm tắt các thông số kỹ thuật chính xác định phạm vi hiệu suất của các sản phẩm Cáp hợp kim nhôm chịu nhiệt độ bền cao:
| tham số | Giá trị tiêu chuẩn (6201-T81 AAAC) | Hợp kim chịu nhiệt (Type-AT2) |
|---|---|---|
| Vật liệu | Hợp kim Al-Mg-Si | Hợp kim Al-Zirconi |
| Độ bền kéo | ≥295 MPa ( ≥43.000 psi) | 159–165 MPa (tối thiểu) |
| Độ dẫn điện | 55%–57% IACS | 60%–61% IACS |
| Nhiệt độ hoạt động liên tục | 90°C | Lên tới 150°C |
| Nhiệt độ cho phép trong thời gian ngắn | 120°C | 180°C |
| Tỉ trọng | 2,70 kg/dm³ ở 20°C | 2,70 kg/dm³ ở 20°C |
| Hệ số nhiệt độ | 0,00360 /°C | 0,00360 /°C |
| Hệ số mở rộng tuyến tính | 23 × 10⁻⁶ /°C | 23 × 10⁻⁶ /°C |
| Điện trở suất | 0,03284 Ω·mm²/m ở 20°C | 0,02826 Ω·mm²/m ở 20°C |
| Cường độ dư sau 230°C/1h | — | ≥90% |
Nguồn: ASTM B399, IEC 62641 và các ấn phẩm kỹ thuật công nghiệp.
Cấu trúc dây dẫn hợp kim nhôm nằm đồng tâm mang lại sự cân bằng cơ học và phân phối dòng điện đồng đều trong khi vẫn duy trì tính linh hoạt khi lắp đặt. Các thiết kế khác nhau phục vụ các ứng dụng khác nhau:
| Loại dây dẫn | Thành phần cốt lõi | Khả năng mang dòng điện so với ACSR tiêu chuẩn | Ứng dụng chính |
|---|---|---|---|
| AAAC (Dây dẫn hoàn toàn bằng hợp kim nhôm) | Hợp kim 6201 một lớp hoặc nhiều lớp | Có thể so sánh với ACSR, tổn thất thấp hơn | Nhịp trung bình, vùng ven biển, phân bố đô thị |
| TACSR (Thép dẫn điện hợp kim chịu nhiệt được gia cố) | Lớp ngoài hợp kim nhôm-Zirconium + lõi thép hoặc Invar | Cao hơn 50%–80% | Mở rộng công suất, các đoạn có hành lang hạn chế |
| AACSR (Thép dẫn điện hoàn toàn bằng hợp kim nhôm) | Lớp ngoài hợp kim 6201 + lõi thép mạ kẽm | Tăng vừa phải |
Nguồn: Dữ liệu ngành dây dẫn HTLS.
Đối với những đoạn giao nhau lớn, nơi tải gió lên tháp là yếu tố thiết kế quan trọng, Cáp hợp kim nhôm chịu nhiệt độ bền cao mang lại lợi thế quyết định. Ví dụ, AAAC với các mẫu bện được tối ưu hóa có thể đạt được tải trọng đứt 34–170 kN trên mặt cắt danh nghĩa từ 16 mm² đến 560 mm², như được nêu chi tiết trong các thông số xây dựng có sẵn cho các cấu hình khác nhau.
Là nhà cung cấp giải pháp hệ thống điện tích hợp chuyên nghiệp được thành lập vào năm 2011 và có trụ sở tại Công viên Khoa học và Công nghệ Wangjing, Bắc Kinh, Huixing Zhongdian (Bắc Kinh) Electric Co., Ltd. kết hợp 15 năm kinh nghiệm sâu rộng trong ngành với phạm vi hoạt động toàn cầu trải rộng khắp Hàn Quốc, Indonesia, Việt Nam, Hoa Kỳ và Cộng hòa Dominica.
Huệ Hưng kết hợp khả năng sản xuất điện vượt trội của Trung Quốc với khả năng tiếp cận thị trường toàn cầu. Thông qua quan hệ đối tác chiến lược với các cơ sở sản xuất chuyên dụng – bao gồm các quy trình cốt lõi bao gồm rèn, đúc, gia công kim loại tấm và ép phun – công ty duy trì khả năng sản xuất chất lượng cao được hỗ trợ bởi thiết bị lắp ráp và thử nghiệm tiên tiến. Tất cả các sản phẩm đều đạt được chứng nhận ISO 9001 và vượt qua các bài kiểm tra tuân thủ các tiêu chuẩn quốc tế như IEC và ASTM.
Trong dòng sản phẩm điện toàn diện của Huixing, danh mục Cáp hợp kim nhôm bao gồm:
- AAC (Dây dẫn hoàn toàn bằng nhôm)
- AAAC (Dây dẫn hoàn toàn bằng hợp kim nhôm)
- ACSR (Thép dẫn điện bằng nhôm được gia cố)
- Cáp điện cách điện XLPE (0,6kV–138kV)
Các dây dẫn trên không này được thiết kế để mang lại hiệu suất đáng tin cậy trong các ứng dụng truyền tải, phân phối và trạm biến áp. Với các chi nhánh ở nước ngoài tại Hàn Quốc, Cộng hòa Dominica và Hoa Kỳ,Huệ Hưngkết nối hiệu quả nền sản xuất xuất sắc của Trung Quốc với các dự án cơ sở hạ tầng điện trên toàn thế giới.
Thị trường toàn cầu về dây dẫn hợp kim nhôm đang mở rộng với tốc độ nhanh chóng. Thị trường cáp hạ thế hợp kim nhôm được định giá 5,47 tỷ USD vào năm 2025 và dự kiến sẽ đạt 7,79 tỷ USD vào năm 2032, thể hiện tốc độ tăng trưởng kép hàng năm (CAGR) là 5,17%. Trong khi đó, thị trường cáp dẫn nhôm trên toàn cầu đạt xấp xỉ 452 triệu USD vào năm 2025 và dự kiến sẽ tăng lên 600 triệu USD vào năm 2032, với tốc độ CAGR là 4,2%.
Một số yếu tố đang thúc đẩy sự tăng trưởng này:
1. Xu hướng thay thế đồng-nhôm. Với giá đồng tăng khoảng 50% vào đầu năm 2026 trong khi giá nhôm vẫn tương đối ổn định, hiệu quả kinh tế của dây dẫn hợp kim nhôm đã được củng cố đáng kể. Cáp hợp kim nhôm có giá khoảng 30%–50% giá trị đồng tương đương trong khi vẫn cung cấp khả năng mang dòng tương đương.
2. Hiện đại hóa lưới điện và mở rộng công suất. Các công ty tiện ích trên toàn thế giới đang phục hồi lại các đường truyền đã cũ bằng các dây dẫn có độ võng thấp ở nhiệt độ cao (HTLS) như TACSR, có thể tăng công suất đường dây lên 50%–100% mà không yêu cầu sửa đổi lộ giới hoặc tháp mới.
3. Tích hợp năng lượng tái tạo. Việc mở rộng các trang trại năng lượng mặt trời và gió, thường nằm ở những vùng sâu vùng xa, tạo ra nhu cầu về dây dẫn trên không nhẹ, chống ăn mòn, có thể đi xa với cơ sở hạ tầng tối thiểu.
4. Nhu cầu xuất khẩu tăng cao. Xuất khẩu dây nhôm bện của Trung Quốc đạt khoảng 27.580 tấn vào tháng 4 năm 2026, tăng 28,95% so với cùng kỳ năm ngoái. Chỉ riêng dây nhôm bện (mã HS 76149000) đã tăng 94,5% so với tháng trước lên khoảng 15.500 tấn. Các điểm đến xuất khẩu vẫn tập trung ở Đông Nam Á, Châu Phi và Đông Á, cho thấy nhu cầu quốc tế mạnh mẽ đối với các sản phẩm Cáp hợp kim nhôm tiên tiến.
Dây dẫn bằng hợp kim nhôm có độ bền cao đã chứng tỏ hiệu suất vượt trội trong môi trường khắc nghiệt mà dây dẫn truyền thống sẽ bị hỏng. Các kịch bản ứng dụng chính bao gồm:
- Khu vực ven biển hoặc bị ô nhiễm nặng: Dây dẫn AAAC, được cấu tạo hoàn toàn bằng hợp kim nhôm không có lõi thép, loại bỏ nguy cơ ăn mòn điện gây ra bệnh ACSR trong môi trường biển hoặc công nghiệp.
- Vùng băng từ trung bình đến nặng: Tỷ lệ cường độ trên trọng lượng cao của dây dẫn hợp kim 6201 duy trì tính toàn vẹn cơ học dưới tải trọng băng có thể gây ra hiện tượng võng và vi phạm khe hở trong các thiết kế nhôm nguyên chất (ví dụ: loại 1350).
- Trang bị thêm để mở rộng công suất: Dây dẫn TACSR hoạt động ở nhiệt độ 150°C có thể tăng công suất truyền tải lên 50%–80% trên các tòa tháp hiện có mà không cần mua lại hành lang mới.
- Giao cắt nhịp lớn: Dây dẫn chịu nhiệt cường độ cao với độ dẫn điện 58% IACS và độ bền kéo gấp 1,5 lần so với hợp kim chịu nhiệt tiêu chuẩn được thiết kế đặc biệt cho các nhịp vượt quá 1.000 mét qua eo biển hoặc sông.
A1: ACSR thông thường (Thép dẫn điện bằng nhôm được gia cố) bao gồm các sợi nhôm nguyên chất (thường là loại 1350) được quấn quanh lõi thép. Lõi thép cung cấp độ bền cơ học nhưng có một số hạn chế: ăn mòn điện giữa nhôm và thép, tổn thất từ trễ và trần nhiệt độ hoạt động liên tục thấp hơn khoảng 90°C.
Ngược lại, Cáp hợp kim nhôm chịu nhiệt cường độ cao sử dụng dây hợp kim Al-Mg-Si (hợp kim 6201) hoặc Al-Zr được xử lý nhiệt để đạt được tính chất cơ học vượt trội mà không cần dựa vào lõi thép. Các hợp kim này đạt được độ bền kéo 295–330 MPa trong khi vẫn duy trì độ dẫn điện ở mức 55%–61% IACS. Thành phần vật liệu đồng nhất giúp loại bỏ mối lo ngại về ăn mòn điện, giảm tổn thất đường dây bằng cách tránh tác động từ tính trong lõi và – trong trường hợp hợp kim chịu nhiệt – cho phép hoạt động liên tục ở 150°C với khả năng duy trì cường độ quy định. Ngoài ra, kết cấu nhẹ (mật độ 2,70 kg/dm³) giúp đơn giản hóa việc lắp đặt và cho phép khoảng cách giữa các tháp rộng hơn, giảm chi phí cơ sở hạ tầng tổng thể của dự án.
Câu trả lời 2: Có, dây bện bằng hợp kim nhôm hiện đại đã trải qua quá trình kiểm tra tiêu chuẩn quốc tế nghiêm ngặt để đảm bảo độ tin cậy lâu dài trong các điều kiện vận hành khắc nghiệt. Những mối lo ngại chính trước đây đã ảnh hưởng đến độ tin cậy của dây dẫn nhôm - ủ do tiếp xúc với nhiệt kéo dài, rão dưới sức căng kéo dài và ăn mòn trong môi trường khắc nghiệt - đã được giảm thiểu đáng kể thông qua quy trình xử lý nhiệt và thiết kế hợp kim tiên tiến.
Khả năng chịu nhiệt: Dây dẫn hợp kim nhôm-zirconium (Loại-AT2 theo IEC 62004) giữ lại ≥90% độ bền kéo ban đầu sau khi tiếp xúc với 230°C trong một giờ. Điều này đảm bảo tính toàn vẹn cơ học ngay cả trong điều kiện lỗi hoặc hoạt động liên tục ở nhiệt độ cao. Các hợp kim nhôm chuyên dụng như 6201-T81 được tôi luyện để chống lại quá trình ủ khi tiếp xúc với nhiệt trong thời gian dài, duy trì tính toàn vẹn về mặt cơ học ngay cả khi dây dẫn nóng trong thời gian dài.
Khả năng chống rão: Hợp kim nhôm có độ bền cao thể hiện khả năng chống rão gấp ba lần so với nhôm nguyên chất thông thường (ví dụ: loại 1350), ngăn chặn sự lỏng lẻo dần dần của các kết nối và duy trì tính toàn vẹn tiếp xúc điện và cơ học trong chu trình nhiệt. Đặc tính này rất quan trọng để đảm bảo hoạt động ổn định lâu dài ở những vùng có nhiệt độ thay đổi theo mùa lớn.
Khả năng chống ăn mòn: Trong môi trường ven biển hoặc công nghiệp, dây dẫn AAAC hoạt động tốt hơn ACSR vì chúng không chứa các kim loại khác nhau, loại bỏ hoàn toàn hiện tượng ăn mòn điện. Thành phần hợp kim nhôm đồng nhất mang lại khả năng chống ăn mòn tự nhiên trong khí quyển mà không cần lớp phủ bảo vệ.
Việc tuân thủ các tiêu chuẩn quốc tế như IEC 62641, ASTM B398 và ASTM B399 đảm bảo rằng các sản phẩm được chứng nhận đã vượt qua thử nghiệm độ bền kéo, đo điện trở suất, chu trình nhiệt và đánh giá khả năng tiếp xúc với ăn mòn, cung cấp cơ sở có thể kiểm chứng cho hiệu suất lâu dài.
Câu trả lời 3: Có, việc sử dụng Cáp hợp kim nhôm tiên tiến mang lại lợi thế hấp dẫn về tổng chi phí sở hữu (TCO) so với dây dẫn bằng đồng, đặc biệt đối với các dự án phân phối và truyền tải quy mô lớn. Lợi ích kinh tế thể hiện trên nhiều khía cạnh của việc lập kế hoạch dự án và quản lý vòng đời dự án.
Chi phí vật liệu: Hợp kim nhôm có giá xấp xỉ 1/3 so với đồng tính trên mỗi tấn. Với giá đồng vượt quá 12.800 USD/tấn và giá nhôm khoảng 3.400 USD/tấn vào đầu năm 2026, chênh lệch chi phí nguyên liệu thô đã ngày càng gia tăng đáng kể. Cáp hợp kim nhôm thường có giá thấp hơn 30%–50% so với cáp đồng tương đương trong khi vẫn có khả năng mang dòng tương đương.
Trọng lượng và cách lắp đặt: Tỷ trọng của nhôm xấp xỉ bằng 1/3 tỷ trọng của đồng (2,70 so với 8,96 kg/dm³). Chiều dài 1 km của dây dẫn trên cao sử dụng Cáp hợp kim nhôm có thể nặng hơn 60%–70% so với dây dẫn bằng đồng có cường độ dòng điện tương đương. Việc giảm trọng lượng này trực tiếp dẫn đến chi phí vận chuyển thấp hơn, xử lý đơn giản hơn tại nơi làm việc, giảm yêu cầu về kết cấu tháp và vận hành xâu dây dễ dàng hơn. Chi phí nhân công lắp đặt có thể giảm từ 15%–25% tùy thuộc vào địa hình và khả năng tiếp cận.
Khoảng cách tháp và cơ sở hạ tầng: Tỷ lệ cường độ trên trọng lượng cao của AAAC và các hợp kim tương tự cho phép khoảng cách tháp rộng hơn so với nhôm nguyên chất (ví dụ: loại 1350) hoặc dây dẫn bằng đồng nhỏ hơn. Đối với đường dây truyền tải mới, điều này giúp giảm số lượng công trình hỗ trợ cần thiết trên mỗi km, giảm chi phí mua sắm vật liệu, xây dựng nền móng và thu hồi đất.
Bảo trì và vòng đời: Khả năng chống ăn mòn của Cáp hợp kim nhôm giúp loại bỏ việc bảo trì định kỳ cần thiết để giải quyết vấn đề ăn mòn điện trong các thiết kế ACSR. Thành phần hợp kim đồng nhất cũng làm giảm nguy cơ hỏng hóc tại các điểm kết nối do sự giãn nở nhiệt hoặc hiệu ứng điện khác nhau.
Khi đánh giá trên cơ sở TCO, tổng lợi thế kinh tế của dây dẫn hợp kim nhôm so với đồng thường dao động từ 40%–60% trong thời gian sử dụng 30 năm, khiến chúng trở thành lựa chọn ưu tiên cho các công ty điện lực và nhà phát triển dự án đang tìm cách cân bằng các yêu cầu về hiệu suất với hạn chế về ngân sách.
Thế hệ cáp hợp kim nhôm chịu nhiệt và cường độ cao mới nhất đã chứng tỏ rõ ràng khả năng đáp ứng nhu cầu khắc nghiệt của lưới điện hiện đại. Thông qua những tiến bộ trong thành phần hợp kim, tối ưu hóa xử lý nhiệt và quy trình sản xuất chính xác, mâu thuẫn hiệu suất lâu dài giữa độ bền và độ dẫn điện đang được khắc phục một cách có hệ thống. Các hợp kim dòng Al-Mg-Si đạt độ bền kéo 295–330 MPa với độ dẫn điện IACS 55%–61% hiện đã có sẵn trên thị trường và đã được chứng minh thực tế trên nhiều ứng dụng toàn cầu.
