Ngắt kết nối điện áp cao

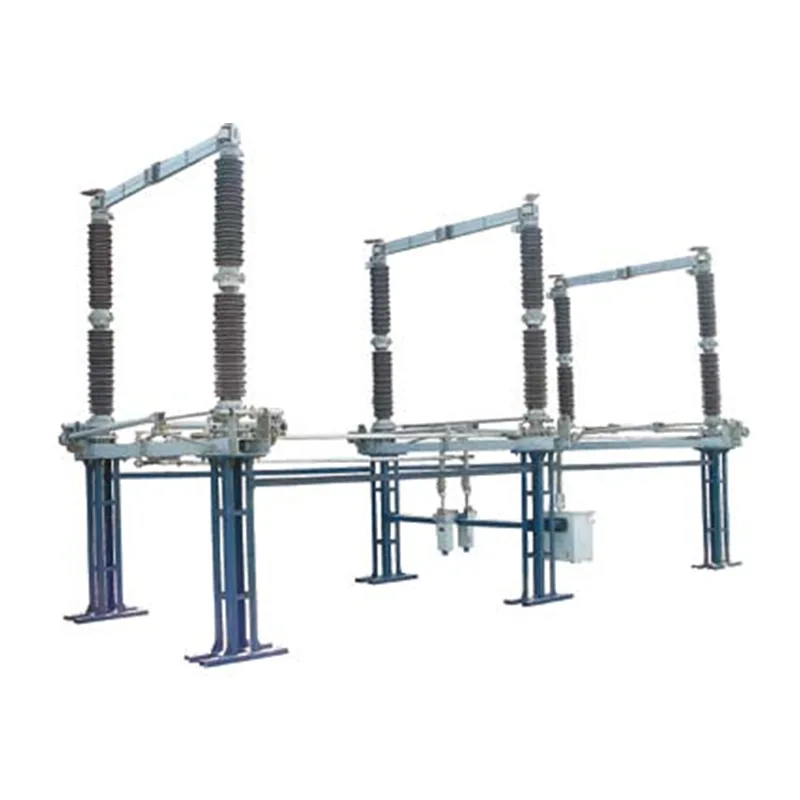

Bộ ngắt kết nối điện áp cao dòng GW4, trải rộng trên toàn dải điện áp 40,5kV đến 252kV, là bộ phận an toàn quan trọng cho hệ thống điện. Được thiết kế với cấu trúc xoay ngang hai cột, nó được thiết kế đặc biệt để thực hiện các chức năng cốt lõi là cách ly điện áp, đảm bảo an toàn bảo trì và chuyển mạch mạch phụ trong các ứng dụng điện áp cao.

Kịch bản ứng dụng cốt lõi

Bộ ngắt kết nối điện áp cao này được triển khai trên các phân đoạn nguồn điện cao áp quan trọng, đáp ứng chính xác các yêu cầu vận hành đa dạng:

1. Mạch lõi phát điện và trạm biến áp

Được lắp đặt rộng rãi trong các nhà máy nhiệt điện, thủy điện và năng lượng tái tạo cũng như các trạm biến áp ở mọi cấp điện áp, thiết bị này hoạt động như một rào cản an toàn cho thanh cái, máy cắt, máy biến áp và các thiết bị quan trọng khác. Nó tạo ra điểm đứt rõ ràng, có thể nhìn thấy trong các mạch bị mất điện, đảm bảo cách ly điện hoàn toàn giữa nhân viên bảo trì và đường dây điện cao thế đang mang điện để ngăn ngừa tai nạn do chuyển mạch khi có tải. Đối với các ứng dụng điện áp cực cao (EHV), các mô hình 126kV, 145kV và 252kV được sử dụng để phân chia thanh cái và bảo vệ hai phía của máy cắt, trong khi mô hình 72,5kV được tối ưu hóa để chuyển mạch đường dây trong các trạm biến áp khu vực.

2. Đường dây truyền tải và phân phối và cơ sở năng lượng tái tạo

Trong các đường dây truyền tải điện áp cao ở khoảng cách xa, thiết bị này xử lý việc cách ly bảo trì đường dây và chuyển mạch các máy biến điện áp cũng như thiết bị chống sét, với hiệu suất được tối ưu hóa để ngắt dòng không tải của đường dây trên không trong phạm vi 10km. Đối với các cơ sở năng lượng gió, quang điện và năng lượng tái tạo khác, các mẫu 40,5kV và 72,5kV hỗ trợ cách ly phía DC và bảo vệ hộp tổ hợp, có thiết kế chống ăn mòn nâng cao để chịu được môi trường ngoài trời khắc nghiệt. Mô hình 252kV đáp ứng các yêu cầu kết nối lưới EHV của các cơ sở năng lượng tái tạo quy mô lớn, cho phép cấu hình lại hệ thống đã ngắt điện.

3. Hệ thống điện áp cao công nghiệp & đặc biệt

Trong hệ thống phân phối điện áp cao của các cơ sở công nghiệp quy mô lớn như nhà máy luyện kim và hóa chất, thiết bị này cung cấp khả năng cách ly bảo trì và chuyển mạch cho thiết bị điện áp cao trong xưởng, có khả năng chống ô nhiễm và rung phù hợp với môi trường công nghiệp phức tạp. Nó có thể được trang bị công tắc nối đất theo yêu cầu; trong các hệ thống điện áp cao đặc biệt bao gồm cung cấp điện cho lực kéo đường sắt và vận chuyển đường sắt đô thị, thiết bị khóa liên động cơ học sẽ thực hiện trình tự vận hành chính xác giữa dao nối đất và dao cách ly chính, tiêu tán điện tích dư của thiết bị và tối đa hóa an toàn vận hành.

4. Kịch bản cấu hình tùy chỉnh và môi trường khắc nghiệt

Thiết bị này hoạt động đáng tin cậy ở nhiệt độ khắc nghiệt từ -40°C đến +40°C, chịu được gió mạnh 34m/s và lớp băng dày 10mm, đồng thời có thể thích ứng với các khu vực có độ cao lên tới 4000m so với mực nước biển và các vùng ô nhiễm nặng. Trong các hệ thống thanh cái đôi, nó hỗ trợ chuyển mạch ngắt điện các đường dây vận hành để tối ưu hóa cấu trúc vận hành lưới điện. Các mẫu được chọn được trang bị các vòng phân loại và vỏ che chắn để cải thiện sự phân bổ điện trường và giảm nhiễu sóng vô tuyến, khiến chúng phù hợp với các mạch điện áp cao hỗ trợ các thiết bị đo chính xác.

Ưu điểm cốt lõi

Được xây dựng dựa trên sự nâng cấp vật liệu và tối ưu hóa cấu trúc hàng đầu trong ngành, Dòng GW4 mang đến sáu lợi thế cốt lõi giúp cải thiện đáng kể độ tin cậy, an toàn và hiệu quả vận hành của hệ thống điện cao thế.

1. Cách ly an toàn hàng đầu ngành, tuân thủ các tiêu chuẩn toàn cầu

Là cầu dao cách ly điện áp cao hai cột, thiết kế ngắt đơn và cơ cấu xoay ngang tạo thành khe hở cách điện ổn định sau khi mở. Khóa liên động cơ học giữa dao nối đất và dao cách ly chính thực thi các trình tự vận hành bắt buộc, loại bỏ các rủi ro về kết cấu do vận hành sai. Các điểm tiếp xúc áp dụng quy trình uốn tấm đồng, với hành trình ma sát ngắt quãng ngắn và lực vận hành thấp. Các bộ phận thép lộ ra ngoài được xử lý bằng mạ kẽm nhúng nóng, duy trì điểm gãy rõ ràng sau thời gian dài sử dụng ngoài trời, đáp ứng đầy đủ các yêu cầu cốt lõi về khả năng cách ly đáng tin cậy và vận hành không có hồ quang, đồng thời tuân thủ các tiêu chuẩn quốc tế IEC 62271-102.

2. Độ dẫn điện vượt trội và ổn định nhiệt để vận hành không bị gián đoạn

Thanh dẫn điện được làm bằng hợp kim nhôm có độ bền cao, có trọng lượng nhẹ và diện tích tản nhiệt lớn. Kết hợp với cấu trúc kết nối dây bện đồng linh hoạt đảm bảo tiếp xúc chặt chẽ giữa đế ổ cắm và thanh dẫn điện, giúp giảm đáng kể điện trở mạch chính và tránh hiện tượng quá nhiệt trong quá trình hoạt động. Các bộ phận tiếp xúc sử dụng lò xo bằng thép không gỉ chịu áp suất bên ngoài, có giá trị lực ổn định và khả năng chống gỉ, ngăn chặn sự chuyển hướng của lò xo ảnh hưởng đến độ dẫn điện. Nó hỗ trợ an toàn dòng điện định mức từ 1250A đến 6300A trên toàn dải điện áp, đảm bảo khả năng mang dòng điện đáng tin cậy trong thời gian dài.

3. Khả năng chống ăn mòn tuyệt vời cho dịch vụ ngoài trời lâu dài

Được tối ưu hóa cho các ứng dụng ngoài trời, các bộ phận truyền động của thiết bị sử dụng các đầu nối chống ăn mòn như chốt thép không gỉ và ống lót composite, với tất cả các bộ phận kim loại đều được xử lý mạ kẽm nhúng nóng để chống xói mòn hiệu quả do mưa, tuyết, phun muối và bụi công nghiệp. Cấu trúc lỗ trục phù hợp bằng đồng-đồng hoặc thép không gỉ-đồng cải tiến giải quyết hoàn toàn vấn đề giật thường gặp của thiết bị điện áp cao ngoài trời. Với tuổi thọ cơ học hơn 3000 lần vận hành, nó đạt được khả năng vận hành lâu dài không cần bảo trì, giúp giảm đáng kể chi phí Vận hành và Bảo trì (O&M).

4. Thiết kế mô-đun nhỏ gọn để lắp đặt linh hoạt

Thiết kế mô-đun mang lại độ ổn định cấu trúc cao, với các công tắc nối đất có thể được lắp đặt ở hai bên của đế, hỗ trợ cả cấu hình nối đất đơn và nối đất kép để đáp ứng các yêu cầu bảo vệ đa dạng. Thiết kế lỗ lắp tiêu chuẩn của nó giúp đơn giản hóa việc xây dựng tại chỗ và thiết bị đầu cuối có thể xoay tự do 90° để kết nối thanh cái linh hoạt thuận tiện. Nó có khả năng thích ứng linh hoạt với cả cách bố trí trạm biến áp tập trung và lắp đặt đường dây ngoài trời phi tập trung.

5. Khả năng chịu đựng nâng cao trong điều kiện vận hành khắc nghiệt

Thiết bị này có dòng điện chịu được trong thời gian ngắn định mức từ 31,5kA đến 63kA và dòng điện chịu được đỉnh định mức từ 80kA đến 160kA, chịu được các cú sốc ngắn mạch cực độ trong mạch điện áp cao. Chất cách điện có khoảng cách rò rỉ riêng tối đa là 31mm/kV, đáp ứng yêu cầu về mức độ ô nhiễm Loại IV và duy trì hiệu suất cách nhiệt tuyệt vời ở những khu vực bị ô nhiễm nặng. Nó cũng có tính năng chống động đất (gia tốc ngang 0,25g) và khả năng chống gió mạnh, đảm bảo chức năng cách ly nguyên vẹn và tính toàn vẹn của cấu trúc trong điều kiện thời tiết khắc nghiệt, mang lại sự bảo vệ an toàn trong mọi thời tiết.

6. Bảo trì đơn giản và chi phí vòng đời có thể kiểm soát được

Các tiếp điểm và thanh dẫn điện được lắp ráp theo mô-đun để dễ dàng tháo rời và thay thế; vỏ ổ trục được trang bị cấu trúc chống thấm nước và lỗ phun dầu, cho phép bảo trì định kỳ mà không cần dụng cụ phức tạp. So với các thiết bị ngắt kết nối điện áp cao truyền thống, cấu trúc tiếp điểm tự cấp điện của nó đảm bảo áp suất tiếp xúc không đổi trong quá trình vận hành, loại bỏ nhu cầu điều chỉnh thường xuyên. Kết hợp với khái niệm thiết kế không cần bảo trì, nó giúp giảm đáng kể tần suất bảo trì, cắt giảm khối lượng công việc O&M và cải thiện độ ổn định vận hành liên tục của hệ thống phân phối điện áp cao.

Đối với người vận hành hệ thống điện và người dùng công nghiệp, Dòng GW4 giảm thiểu chi phí vòng đời đồng thời tối đa hóa độ an toàn và độ tin cậy của nguồn điện cao áp. Hoàn toàn tuân thủ các tiêu chuẩn IEC quốc tế và đã được chứng minh trong các môi trường hoạt động đa dạng, Dòng GW4 là sự lựa chọn đáng tin cậy cho các dự án cơ sở hạ tầng điện áp cao quan trọng trên toàn thế giới.

Thông số sản phẩm
