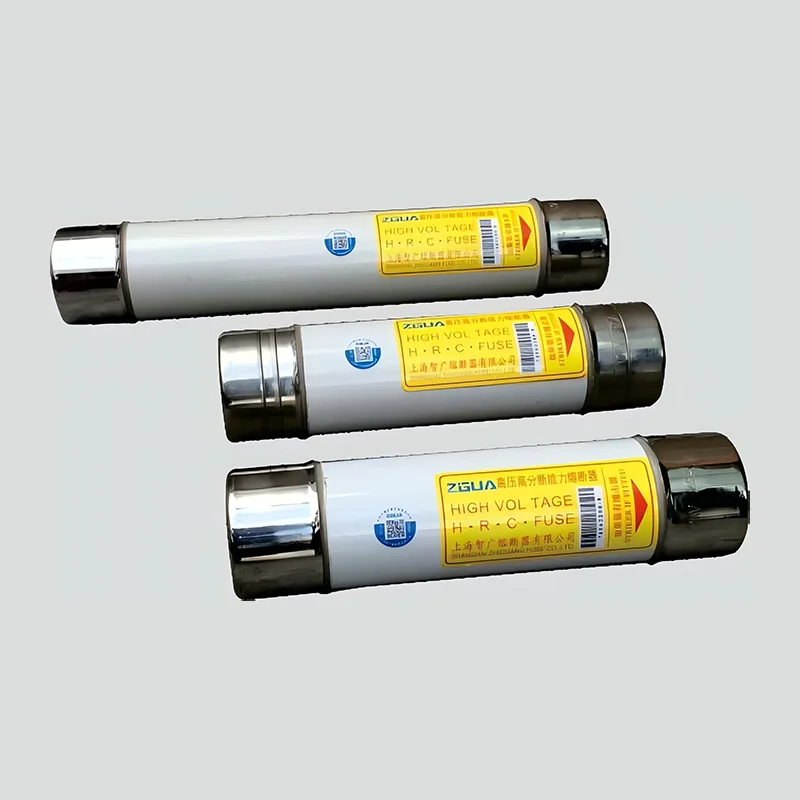

Cầu chì dòng điện giới hạn điện áp cao cho máy biến áp ngâm trong dầu

Cầu chì dòng điện giới hạn điện áp cao cho máy biến áp ngâm dầu là bộ phận bảo vệ cốt lõi được sử dụng trong mạng phân phối trung thế 10kV–40,5kV. Với khả năng tương thích ngâm dầu vượt trội và khả năng cắt giới hạn dòng điện ở mức mili giây, chúng là thiết bị cần thiết để đảm bảo vận hành an toàn cho máy biến áp ngâm dầu. Dưới đây là tổng quan chi tiết về các kịch bản ứng dụng chính và lợi thế hiệu suất nổi bật của chúng, nêu bật các thế mạnh kỹ thuật và giá trị thực tế của chúng trong xây dựng cơ sở hạ tầng điện hiện đại.

Các kịch bản ứng dụng chính

Được thiết kế để phù hợp với các điều kiện vận hành đặc biệt của máy biến áp ngâm dầu, các cầu chì bảo vệ chuyên nghiệp này được ứng dụng rộng rãi trong nhiều lĩnh vực hệ thống điện:

Bảo vệ chính cho máy biến áp gắn trên tấm đệm và trạm biến áp kiểu Mỹ

Chúng đóng vai trò bảo vệ phía điện áp cao chính cho các máy biến áp và trạm biến áp gắn trên tấm đệm kiểu Mỹ. Có sẵn với kết nối thanh cái hoặc thiết kế plug-in thùng khô, chúng có thể được lắp đặt trực tiếp bên trong thùng dầu máy biến áp. Được chế tạo với cấu trúc bịt kín ba lớp được tối ưu hóa cho môi trường chứa đầy dầu, chúng đạt được hiệu suất bịt kín vượt trội và ngăn chặn sự xâm nhập của hơi ẩm có thể làm giảm đặc tính cách nhiệt. Chúng chủ yếu bảo vệ máy biến áp khỏi hiện tượng đoản mạch cuộn dây bên trong, đánh thủng cách điện và các sự cố ngắn mạch phía thứ cấp, ngăn ngừa hiệu quả hiện tượng cháy hoặc nổ máy biến áp do quá nhiệt và ứng suất điện động.

Bảo vệ cho máy biến áp ngâm dầu gắn trên cực ngoài trời

Trong mạng lưới phân phối ở thành thị và nông thôn, các cầu chì này được lắp ở phía điện áp cao của máy biến áp ngâm dầu gắn trên cột ngoài trời. Được sử dụng kết hợp với các công tắc ngắt tải, chúng tạo thành một giải pháp bảo vệ tiết kiệm và hiệu quả cao. Chúng có thể chịu được môi trường ngoài trời khắc nghiệt bao gồm phun muối, bão cát và biến động nhiệt độ mạnh, đồng thời nhanh chóng cách ly các sự cố để ngăn chặn sự lan truyền sự cố trên toàn lưới điện, đảm bảo cung cấp điện ổn định cho người dùng dân dụng và công nghiệp.

Bảo vệ máy biến áp cho các nhà máy điện năng lượng tái tạo

Trong các mạch thu của trang trại gió và nhà máy điện quang điện, những cầu chì này cung cấp khả năng bảo vệ đáng tin cậy cho máy biến áp ngâm trong dầu nối lưới. Công suất đầu ra thay đổi và không liên tục từ các nguồn năng lượng tái tạo có xu hướng tạo ra dòng điện từ hóa máy biến áp không ổn định. Những cầu chì này có thể phân biệt chính xác dòng điện khởi động bình thường với dòng điện sự cố để tránh vấp nhầm, đảm bảo đo điện áp chính xác và bảo vệ rơle ổn định, đồng thời đảm bảo kết nối lưới an toàn của nguồn năng lượng tái tạo.

Bảo vệ máy biến áp ngâm dầu trong hệ thống phân phối công nghiệp

Thường được triển khai trong các hệ thống phân phối điện áp cao của thép, hóa chất, xi măng và các nhà máy công nghiệp khác, những cầu chì này thích ứng với các tải công nghiệp đòi hỏi khắt khe và phức tạp, đồng thời cung cấp khả năng bảo vệ quá tải và ngắn mạch đáng tin cậy cho máy biến áp ngâm trong dầu. Bố cục nhỏ gọn của chúng phù hợp với các phòng phân phối điện công nghiệp chật hẹp và cấu trúc plug-in cho phép thay thế nhanh chóng, cắt giảm đáng kể thời gian bảo trì và giảm thiểu tổn thất do ngừng sản xuất.

Ưu điểm hiệu suất đặc biệt

Khả năng thích ứng ngâm dầu vượt trội và hiệu suất bịt kín đáng tin cậy

Những cầu chì này được thiết kế có mục đích dành cho môi trường hoạt động đầy dầu. Các mối nối giữa nắp cuối và ống cầu chì áp dụng thiết kế bịt kín kép với gioăng cao su và chất kết dính chịu dầu, ngăn chặn hiệu quả sự rò rỉ dầu máy biến áp và sự xâm nhập của hơi ẩm bên ngoài. Một số mẫu có thông số kỹ thuật cao áp dụng cấu trúc plug-in đế thùng khô, với các phần tử cầu chì được đặt trong thùng khô cách ly với dầu biến áp. Cấu trúc này duy trì sự an toàn ổn định của hệ thống dầu bên trong, cho phép thay thế cầu chì mà không cần xả dầu máy biến áp và cắt giảm chi phí bảo trì hàng ngày một cách hiệu quả.

Giới hạn dòng điện ở mức mili giây và cách ly lỗi nhanh

Được trang bị các đặc tính hạn chế dòng điện tuyệt vời, Cầu chì dòng điện giới hạn điện áp cao cho máy biến áp ngâm dầu có thể hoàn thành việc ngắt sự cố trong vòng 3 đến 6 mili giây, nhanh hơn nhiều so với các cầu dao thông thường thường mất hàng chục mili giây. Chúng hạn chế dòng điện ngắn mạch tăng lên một cách hiệu quả với tỷ số giới hạn dòng điện dưới 0,35, giảm tác động điện động và hư hỏng do nhiệt đối với thiết bị, để bảo vệ hoàn toàn cuộn dây máy biến áp và hệ thống cách điện cũng như giảm chi phí sửa chữa lỗi. Ngoài ra, đặc tính dòng điện-thời gian nghịch đảo chính xác của chúng (dung sai trong khoảng ±10%) có thể chịu được dòng điện từ hóa máy biến áp thông thường và tránh bị vấp không mong muốn.

Khả năng dập hồ quang đáng tin cậy và hệ số an toàn cao

Được chế tạo bằng các ống sứ kín chứa đầy cát thạch anh, cầu chì có thể nhanh chóng làm mát và dập tắt các hồ quang điện được tạo ra trong quá trình nung chảy, tránh đánh lại hồ quang và quá điện áp nhất thời. Các ống cầu chì được làm bằng sứ alumina chịu nhiệt độ cao và độ bền cao, có khả năng ngắt trên 1000MVA. Chúng đảm bảo ngắt mạch sự cố ổn định và ngăn ngừa các mối nguy hiểm như ngắn mạch từng pha và nổ thiết bị, tuân thủ đầy đủ các tiêu chí an toàn nghiêm ngặt đối với thiết bị điện ngâm trong dầu.

Bố cục nhỏ gọn, lắp đặt dễ dàng và bảo trì thuận tiện

Nhẹ và tiết kiệm không gian, cầu chì phù hợp với nhiều không gian lắp đặt khác nhau, đặc biệt là các thiết bị có không gian hạn chế như máy biến áp gắn trên tấm đệm kiểu Mỹ. Thiết kế plug-in cho phép thay thế cầu chì mà không cần các công cụ phức tạp; một công nhân có thể hoàn thành toàn bộ hoạt động bên ngoài bể biến áp trong vòng 5 đến 10 phút, rút ​​ngắn đáng kể chu kỳ bảo trì và thời gian mất điện. Được trang bị các giao diện tiêu chuẩn thống nhất, chúng có khả năng tương thích mạnh mẽ với các thiết bị chuyển mạch ngắt tải, thiết bị mạch vòng và các thiết bị điện khác, đơn giản hóa thiết kế kỹ thuật và công việc xây dựng hiện trường.

Hiệu quả chi phí cao và chi phí toàn bộ vòng đời thấp

So với các cầu dao điện áp cao, Cầu chì dòng điện giới hạn điện áp cao dành cho máy biến áp ngâm trong dầu này yêu cầu đầu tư ban đầu thấp hơn nhiều, chi phí chỉ bằng 1/5 đến 1/10 cầu dao. Với cấu trúc đơn giản không có bộ phận vận hành cơ học phức tạp, chúng hầu như không cần bảo trì định kỳ. Với tuổi thọ dài và tỷ lệ hỏng hóc thấp, chúng tạo thành một sơ đồ bảo vệ có hiệu quả cao về mặt chi phí khi kết hợp với các thiết bị chuyển mạch ngắt tải, khiến chúng trở nên lý tưởng để quảng bá trên quy mô lớn trong mạng lưới phân phối. Cách ly sự cố nhanh chóng cũng làm giảm phạm vi và thời gian mất điện, cải thiện độ tin cậy cung cấp điện lưới tổng thể và giảm thiểu tổn thất kinh tế gián tiếp.
