Thiết bị đóng cắt cách điện bằng khí

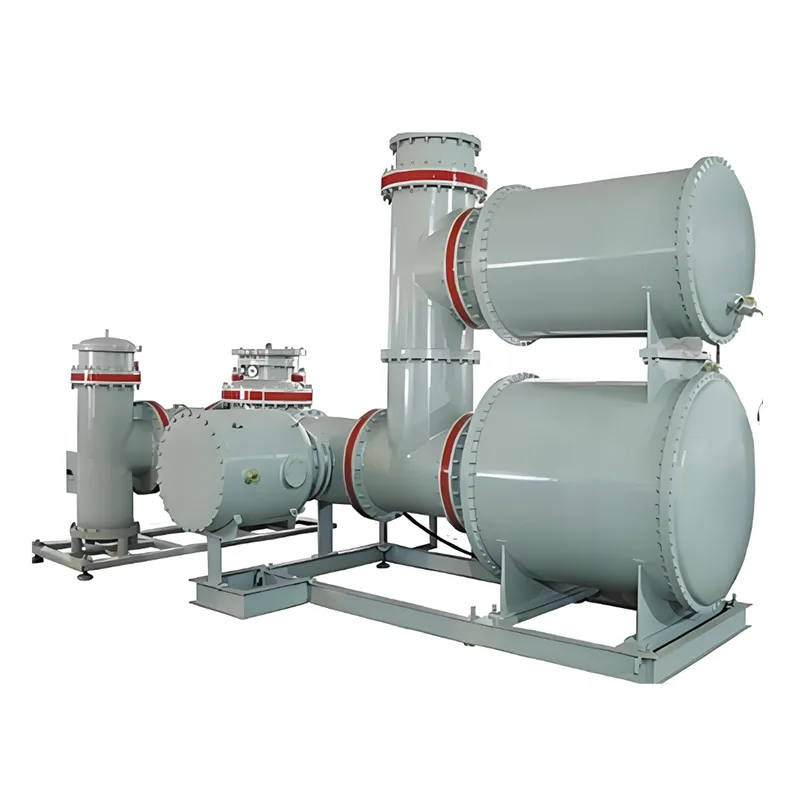

Thiết bị đóng cắt cách điện bằng khí (GIS) là một bộ hoàn chỉnh các thiết bị phân phối điện cao áp. Nó tích hợp các bộ phận điện áp cao - bộ ngắt mạch, bộ ngắt kết nối, máy biến điện áp và thanh cái - vào một vỏ kim loại kín hoàn toàn.

Dòng sản phẩm này có thiết kế bể chứa chung ba pha, với thanh cái chính được gắn ở vị trí phía dưới hoặc phía trên. Nó có bố cục nhỏ gọn và tính linh hoạt cao, với khoảng cách giữa các khoang tối thiểu là 800 mm để phù hợp với các điều kiện địa điểm khác nhau. Sản phẩm có khả năng cắt cao lên tới 50 kA và dòng điện định mức lên tới 4000 A. Vỏ bằng hợp kim nhôm mang lại khả năng chống ăn mòn tuyệt vời và trọng lượng nhẹ.

Ưu điểm cốt lõi

1. Cấu trúc tích hợp cao

GIS tích hợp các thành phần cốt lõi như bộ ngắt mạch và thanh cái vào một cụm kín, chỉ chiếm 1/5 đến 1/10 không gian của thiết bị đóng cắt thông thường. Nó tiết kiệm đáng kể tài nguyên đất đai, khiến nó trở nên lý tưởng cho những địa điểm có không gian hạn chế.

2. Cách nhiệt cao cấp và độ tin cậy vận hành

GIS sử dụng SF₆ làm môi trường cách điện và dập hồ quang, mang lại hiệu suất cách nhiệt vượt trội hơn nhiều so với không khí. Kết hợp với lớp vỏ kim loại được bao bọc hoàn toàn, nó chịu được thời tiết bất lợi, bụi, phun muối và các tác động bên ngoài khác, đảm bảo hoạt động cực kỳ ổn định.

3. Hiệu suất an toàn nâng cao

Tất cả các bộ phận có điện áp cao mang điện đều được bịt kín hoàn toàn, không để lộ dây dẫn, loại bỏ hoàn toàn nguy cơ điện giật và đoản mạch bên ngoài. Độ an toàn cao hơn đáng kể so với thiết bị đóng cắt kiểu mở.

4. Bảo trì thấp và kinh tế lâu dài

Cấu trúc kèm theo bảo vệ các bộ phận bên trong khỏi bị lão hóa và hư hỏng, dẫn đến tỷ lệ hỏng hóc thấp và thời gian bảo trì dài hơn so với thiết bị thông thường. Nó làm giảm đáng kể khối lượng công việc và chi phí vận hành và bảo trì, mang lại lợi ích kinh tế mạnh mẽ trong suốt thời gian sử dụng.

5. Khả năng thích ứng môi trường rộng rãi

GIS hoạt động đáng tin cậy trong các điều kiện khắc nghiệt, bao gồm độ cao, ô nhiễm nặng, điều kiện ăn mòn ven biển, cực lạnh và cực nóng. Nó phù hợp cho hầu hết các ứng dụng xây dựng lưới điện.

Ứng dụng chính

1.Thiết bị lõi cho lưới điện cao áp và siêu cao áp (UHV)

Được sử dụng rộng rãi trong các trạm biến áp từ 110 kV trở lên, nó thay thế thiết bị đóng cắt mở thông thường để tăng cường độ ổn định của lưới điện tại các trung tâm lưới quan trọng.

2.Giải pháp ưu tiên cho các khu đất khan hiếm

Lý tưởng cho các khu vực đô thị trung tâm, trạm biến áp ngầm và nhà máy điện trong nhà. Thiết kế nhỏ gọn của nó giải quyết hiệu quả những hạn chế về không gian.

3. Cung cấp năng lượng cho các tải quan trọng

Nó cung cấp năng lượng ổn định cho vận tải đường sắt, các doanh nghiệp công nghiệp và khai thác mỏ lớn, trung tâm dữ liệu và các phụ tải quan trọng cấp I khác, hỗ trợ cung cấp điện liên tục.

4.Nâng cấp và mở rộng công suất các trạm biến áp cũ

Nó cho phép nâng cấp công suất nhanh chóng trong phạm vi hiện có mà không cần các công trình dân dụng lớn, giảm độ phức tạp và chi phí trang bị thêm.

5. Xây dựng lưới điện đàn hồi trong môi trường khắc nghiệt

Được triển khai ở các khu vực ven biển, vùng cao và bị ô nhiễm nặng để chịu được các điều kiện vận hành khắc nghiệt, kéo dài tuổi thọ của tài sản lưới điện và tăng cường khả năng phục hồi sau thảm họa.
