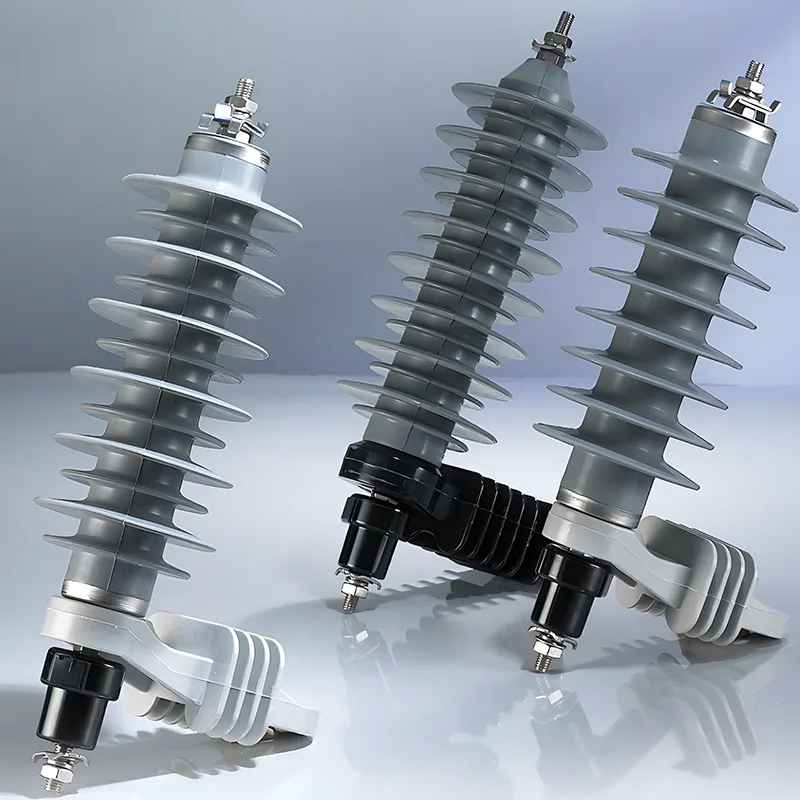

Huệ Hưngquân nhuThiết bị chống sét điện áp trung thếđược thiết kế cho các hệ thống phân phối điện 10–35kV, giúp bảo vệ máy biến áp, thiết bị đóng cắt, đầu cáp, đường dây trên không và thiết bị trạm biến áp khỏi bị hư hại do quá điện áp nhất thời. Với thiết kế oxit kẽm không có khe hở, các thiết bị chống sét này mang lại khả năng ngăn chặn đột biến nhanh chóng, hiệu suất ngoài trời đáng tin cậy và giảm yêu cầu bảo trì cho các ứng dụng công nghiệp và tiện ích đòi hỏi khắt khe.
Mạng phân phối trung áp phải đối mặt với tình trạng quá điện áp nhất thời do sét đánh và các hoạt động chuyển mạch. Nếu những xung điện này không được kiểm soát, chúng có thể gây căng thẳng cho lớp cách điện, làm hỏng thiết bị điện, làm gián đoạn việc cung cấp điện và tăng chi phí bảo trì. Thiết bị chống sét điện áp trung thế cung cấp đường dẫn dành riêng cho năng lượng đột biến trong khi vẫn duy trì điện trở cao trong điều kiện hoạt động bình thường. Huixing cung cấp các giải pháp cho lưới điện 10–35kV, sử dụng công nghệ oxit kẽm không khe hở và vỏ bằng sứ hoặc composite cao su silicon. Ứng dụng của họ bao gồm các đường dây phân phối trên cao, máy biến áp, thiết bị đóng cắt, trạm biến áp, chuyển tiếp cáp và thiết bị phân phối ngoài trời. Việc chọn đúng điện áp định mức, MCOV, khả năng phóng điện, vị trí lắp đặt và thiết kế môi trường là điều cần thiết để bảo vệ quá áp đáng tin cậy.
Mục lục
- Thiết bị chống sét điện áp trung thế là gì?
- Thiết bị chống sét điện áp trung thế hoạt động như thế nào?
- Thiết bị chống sét điện áp trung thế được sử dụng ở đâu?
- Ưu điểm hiệu suất chính là gì?
- Bạn nên chọn thiết bị chống sét phù hợp như thế nào?
- Hiểu thông số kỹ thuật
- Những cân nhắc về lắp đặt và bảo trì
- Câu hỏi thường gặp
- Phần kết luận
Thiết bị chống sét điện áp trung thế là gì?
Thiết bị chống sét điện áp trung thế là thiết bị điện bảo vệ được lắp đặt trong mạng lưới phân phối điện áp trung thế để hạn chế quá điện áp nhất thời. Chúng đặc biệt quan trọng trong các hệ thống 10–35kV, nơi xung sét và các sự kiện chuyển mạch có thể tạo ra mức điện áp cao hơn đáng kể so với điều kiện hoạt động bình thường.
Mục đích cơ bản của thiết bị chống sét là ngăn chặn điện áp quá độ quá mức tiếp cận các thiết bị điện nhạy cảm. Trong điều kiện điện áp hệ thống bình thường, bộ chống sét vẫn có điện trở cao và chỉ cho phép dòng điện rò rỉ nhỏ. Khi xảy ra đột biến, các thành phần oxit kẽm phi tuyến của nó nhanh chóng giảm điện trở và dẫn dòng điện đột biến xuống đất.
Nguyên lý hoạt động này cho phép thiết bị chống sét hoạt động như một hàng rào bảo vệ giữa mạng điện và các thiết bị có giá trị. Việc phối hợp bảo vệ đúng cách có thể giúp giảm ứng suất cách điện, hỏng hóc thiết bị, ngừng hoạt động ngoài kế hoạch và chi phí bảo trì liên quan.
Thiết bị chống sét điện áp trung thế hoạt động như thế nào?
Các thiết bị chống sét không khe hở hiện đại thường sử dụng công nghệ biến trở oxit kim loại dựa trên oxit kẽm. Các đặc tính điện phi tuyến của oxit kẽm cho phép thiết bị phản ứng khác nhau tùy thuộc vào điện áp đặt vào.
- Hoạt động bình thường:Thiết bị chống sét hoạt động ở điện áp bình thường của hệ thống trong khi vẫn duy trì dòng rò rất thấp.
- Sự xuất hiện đột biến:Một cú sét đánh hoặc hoạt động chuyển mạch sẽ tạo ra quá điện áp thoáng qua nhanh chóng.
- Dẫn truyền nhanh:Các nguyên tố oxit kẽm trở nên dẫn điện cao khi điện áp tăng.
- Xả năng lượng:Năng lượng xung dư thừa được chuyển hướng an toàn qua đường nối đất của thiết bị chống sét.
- Phục hồi điện áp:Sau khi quá độ biến mất, bộ chống sét sẽ trở lại trạng thái hoạt động có điện trở cao.
Việc không có khe hở nối tiếp thông thường cũng giúp loại bỏ một số vấn đề lão hóa và cách nhiệt liên quan đến khe hở. Điều này làm cho cấu hình không khe hở đặc biệt phù hợp để bảo vệ liên tục trong các hệ thống phân phối hiện đại.
Thiết bị chống sét điện áp trung thế được sử dụng ở đâu?
Bảo vệ đột biến điện áp trung thế có thể được triển khai tại nhiều điểm trên toàn mạng phân phối. Vị trí chính xác phụ thuộc vào cấu hình mạng, mức cách điện của thiết bị, khả năng tiếp xúc với sét và các điều kiện nhất thời dự kiến.
Đường dây phân phối trên cao
Thiết bị chống sét có thể được lắp đặt trên đường trục, đường nhánh và góc đường dây của mạng trên không 10–35kV. Những vị trí này đặc biệt tiếp xúc với hoạt động của sét và điều kiện khí quyển. Bảo vệ chống đột biến giúp hạn chế ứng suất nhất thời lên cách điện đường dây và thiết bị được kết nối.
Máy biến áp và thiết bị đóng cắt phân phối
Việc lắp đặt thiết bị chống sét gần máy biến áp trung thế, thiết bị đóng cắt và các thiết bị quan trọng khác giúp ngăn chặn điện áp tăng vọt đến hệ thống cách điện của chúng. Điều này đặc biệt quan trọng khi thiết bị đắt tiền chiếm phần lớn trong đầu tư mạng lưới.
Trạm biến áp
Các ứng dụng trong trạm biến áp có thể bao gồm các phần thanh cái, mạch biến áp đo lường, thiết bị bù công suất phản kháng và các hệ thống lắp đặt trung áp khác. Bảo vệ đột biến phối hợp giúp cải thiện chiến lược bảo vệ cách điện tổng thể.
Chuyển đổi từ cáp sang trên cao
Các vị trí nơi cáp ngầm kết nối với đường dây trên không có thể gặp các điều kiện nhất thời khác nhau. Thiết bị chống sét có thể được bố trí tại các điểm chuyển tiếp này để giảm ứng suất điện áp truyền vào hệ thống cáp và thiết bị được kết nối.
Thiết bị phân phối ngoài trời
Thiết bị điện ngoài trời phải chịu được độ ẩm, ô nhiễm, thay đổi nhiệt độ và các áp lực môi trường khác. Vỏ thiết bị chống sét được làm từ vật liệu tổng hợp hoặc sứ cao su silicon phù hợp có thể mang lại sự bảo vệ cơ học và môi trường cần thiết cho việc triển khai ngoài trời.
Ưu điểm hiệu suất chính là gì?
Một thiết bị chống sét được thiết kế phù hợp sẽ cung cấp nhiều tính năng hơn là chuyển hướng đột biến cơ bản. Cấu trúc, đặc tính điện, khả năng chống chịu môi trường và các yêu cầu bảo trì đều ảnh hưởng đến hiệu suất lâu dài.
- Phản ứng thoáng qua nhanh:Công nghệ oxit kẽm cho phép phản ứng nhanh với điều kiện điện áp bất thường.
- Xả năng lượng hiệu quả:Thiết bị chống sét chuyển hướng năng lượng đột biến quá mức ra khỏi thiết bị được bảo vệ.
- Rò rỉ thấp trong quá trình hoạt động bình thường:Các đặc tính phi tuyến duy trì điện trở cao dưới điện áp hệ thống bình thường.
- Chống chịu thời tiết:Vật liệu vỏ phù hợp giúp thiết bị chống sét chịu được độ ẩm và ô nhiễm ngoài trời.
- Yêu cầu bảo trì thấp:Cấu trúc không khe hở tương đối đơn giản hỗ trợ kiểm tra trực quan định kỳ thay vì bảo trì hàng ngày phức tạp.
- Ứng dụng linh hoạt:Các cấu hình điện áp định mức khác nhau có thể hỗ trợ nhiều loại mạng trung thế.
- Tăng cường bảo vệ thiết bị:Hạn chế đột biến giúp giảm căng thẳng điện trên máy biến áp, thiết bị đóng cắt, dây cáp và hệ thống cách điện.
Bạn nên chọn thiết bị chống sét phù hợp như thế nào?
Việc lựa chọn thiết bị chống sét phải dựa trên điều kiện điện và môi trường thực tế thay vì chỉ dựa trên điện áp định mức. Các kỹ sư và nhóm mua hàng nên xem xét một số thông số trước khi chọn mô hình.
- Điện áp hệ thống:Xác nhận điện áp hoạt động danh định và tối đa của mạng.
- MCOV:Chọn điện áp hoạt động liên tục tối đa phù hợp với hệ thống và cách bố trí nối đất.
- Tiếp xúc với đột biến:Xem xét hoạt động của sét, khả năng tiếp xúc với đường dây trên không, sự kiện chuyển mạch và cấu hình mạng.
- Khả năng xả:Kiểm tra các đặc tính xung sét và xung chuyển mạch so với ứng dụng dự kiến.
- Vật liệu nhà ở:Xem xét vật liệu composite hoặc sứ cao su silicon theo yêu cầu cơ học và môi trường.
- Môi trường cài đặt:Đánh giá độ ẩm, ô nhiễm, độ cao, nhiệt độ và mức độ tiếp xúc ngoài trời.
- Phối hợp với thiết bị:Đảm bảo các đặc tính bảo vệ của thiết bị chống sét được phối hợp với mức cách điện của thiết bị hạ nguồn.
Đối với các dự án mua sắm, việc xác nhận các bản vẽ kỹ thuật, tiêu chuẩn áp dụng, yêu cầu kiểm tra, đóng gói, điều kiện giao hàng và khả năng tùy chỉnh vớinhà sản xuất thiết bị điệntrước khi đặt hàng.
Hiểu thông số kỹ thuật
Thông số kỹ thuật cung cấp thông tin cần thiết để phối hợp thiết bị chống sét với mạng trung thế cụ thể. Dòng sản phẩm của Huixing bao gồm các mẫu YH5W bao gồm các mức điện áp định mức khác nhau, với các thông số dòng điện xung và MCOV tương ứng.
| Loại MOA | Điện áp định mức (kV) | MCOV (kV) | Dòng điện dốc 1/10 μs (kA) | Dòng sét 8/20 μs (kA) | Dòng chuyển mạch 30/60 μs (kA) |
|---|---|---|---|---|---|
| YH5W-3 | 3 | 2.55 | 11.3 | 9 | 8.90 |
| YH5W-6 | 6 | 5.10 | 22.6 | 18 | 16.8 |
| YH5W-10 | 10 | 8.40 | 36.0 | 30 | 26.4 |
| YH5W-15 | 15 | 12.7 | 51.0 | 45 | 38.5 |
| YH5W-24 | 24 | 19.5 | 82.0 | 72 | 62.6 |
| YH5W-30 | 30 | 24.4 | 102 | 90 | 79.0 |
| YH5W-33 | 33 | 27.5 | 112 | 99 | 86.7 |
Phạm vi sản phẩm đầy đủ mở rộng trên các cấp điện áp bổ sung, bao gồm các mô hình 36kV, 39kV, 42kV, 45kV, 48kV, 51kV, 54kV, 60kV, 66kV và 69kV. Cấu hình phù hợp phải luôn được xác định từ yêu cầu hệ thống thực tế và thông số kỹ thuật.
Những cân nhắc về lắp đặt và bảo trì
Ngay cả một thiết bị chống sét có khả năng kỹ thuật cũng cần được lắp đặt phù hợp để đạt được sự bảo vệ hiệu quả. Kết nối giữa thiết bị chống sét, thiết bị được bảo vệ và hệ thống nối đất phải được thiết kế để giảm thiểu chiều dài dây dẫn và trở kháng không cần thiết trong sự kiện thoáng qua nhanh.
Bảo trì định kỳ nên bao gồm kiểm tra trực quan và xác minh tình trạng lắp đặt. Cần đặc biệt chú ý đến:
- Tình trạng nhà ở và các dấu hiệu hư hỏng cơ học.
- Tính toàn vẹn của kết nối và nối đất.
- Bằng chứng về sự ô nhiễm hoặc tiếp xúc với môi trường bất thường.
- Dấu hiệu quá nhiệt hoặc hoạt động phóng điện bất thường.
- Khả năng tương thích giữa định mức chống sét và điện áp hệ thống thực tế.
Đối với việc lắp đặt ngoài trời, cần xem xét điều kiện môi trường trong suốt thời gian sử dụng của sản phẩm. Các quy trình lắp đặt, nối đất, kiểm tra và thay thế đúng cách là những phần thiết yếu của chiến lược chống sét lan truyền hiệu quả.
Câu hỏi thường gặp
Thiết bị chống sét điện áp trung thế được thiết kế cho những hệ thống điện áp nào?
Huệ Hưng cung cấp thiết bị chống sét trung áp cho các ứng dụng phân phối điện 10–35kV, với nhiều cấu hình YH5W có sẵn cho các yêu cầu điện khác nhau.
Chức năng chính của thiết bị chống sét là gì?
Thiết bị chống sét giới hạn quá điện áp nhất thời do các sự kiện như sét đánh và hoạt động chuyển mạch gây ra. Nó chuyển hướng năng lượng đột biến quá mức thông qua đường phóng điện được kiểm soát để giúp bảo vệ thiết bị điện và vật liệu cách nhiệt.
Tại sao kẽm oxit được sử dụng trong các thiết bị chống sét hiện đại?
Kẽm oxit có đặc tính dòng điện áp phi tuyến mạnh. Nó có thể duy trì điện trở tương đối cao trong quá trình hoạt động bình thường đồng thời trở nên dẫn điện cao khi xảy ra hiện tượng quá điện áp, cho phép hạn chế đột biến nhanh chóng mà không cần dựa vào khe hở nối tiếp truyền thống.
Nên lắp đặt thiết bị chống sét trung thế ở đâu?
Các vị trí điển hình bao gồm đường dây phân phối trên cao, thiết bị đầu cuối máy biến áp, thiết bị đóng cắt, trạm biến áp, chuyển tiếp cáp trên cao và thiết bị phân phối ngoài trời. Điểm lắp đặt cuối cùng phải được xác định theo thiết kế bảo vệ hệ thống.
Người mua nên kiểm tra những gì trước khi đặt hàng?
Người mua nên xác minh điện áp hệ thống, MCOV, yêu cầu về dòng xung, bố trí nối đất, vật liệu vỏ, điều kiện môi trường, tiêu chuẩn kỹ thuật hiện hành, kích thước lắp đặt, yêu cầu kiểm tra và tài liệu dành riêng cho dự án.
Phần kết luận
Thiết bị chống sét điện áp trung thế đóng vai trò quan trọng trong việc bảo vệ cơ sở hạ tầng phân phối 10–35kV chống lại tình trạng quá điện áp nhất thời do sét và các hoạt động chuyển mạch. Công nghệ oxit kẽm không khe hở, lựa chọn MCOV thích hợp, vật liệu vỏ phù hợp và lắp đặt đúng cách có thể phối hợp với nhau để cải thiện khả năng bảo vệ thiết bị và độ tin cậy của mạng. Huixing cung cấp nhiều cấu hình chống sét cho đường dây phân phối, trạm biến áp, máy biến áp, thiết bị đóng cắt, kết nối cáp và thiết bị điện ngoài trời. Nếu bạn đang lên kế hoạch cho một dự án phân phối mới hoặc thay thế thiết bị chống sét lan truyền hiện có,liên hệ với chúng tôiđể thảo luận về mức điện áp, yêu cầu kỹ thuật, môi trường ứng dụng và nhu cầu mua sắm tùy chỉnh của bạn với nhóm Huixing.
