Bộ ngắt mạch điện áp cao

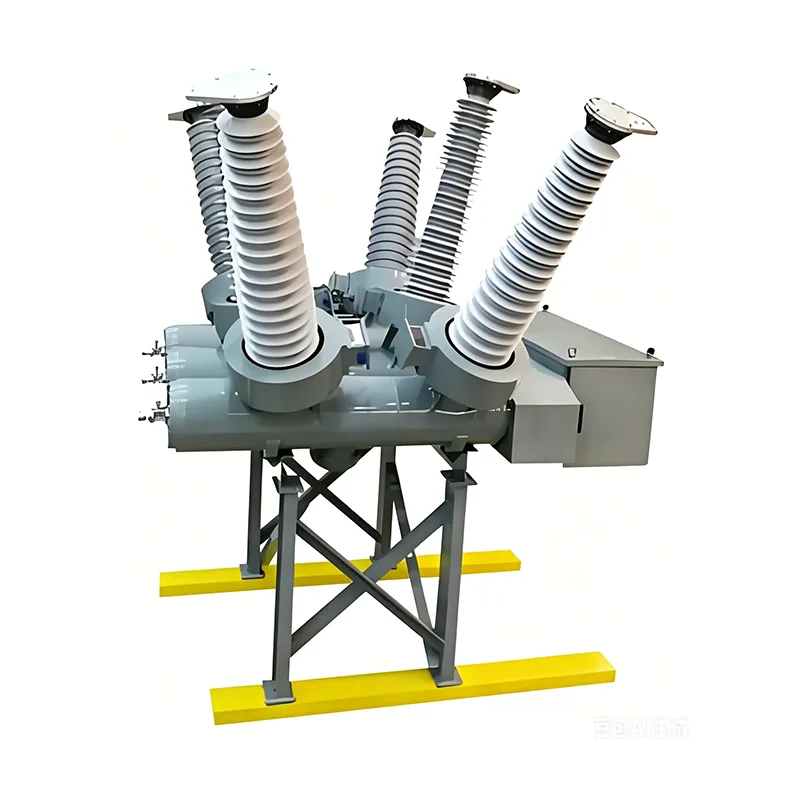

Máy cắt khí SF₆ loại chết là máy cắt lõi cao áp hoàn thiện, được sử dụng rộng rãi cho các ứng dụng phân phối và truyền tải điện trung thế và cao áp, đóng vai trò là thiết bị quan trọng để đảm bảo lưới điện vận hành an toàn và ổn định.

Là bộ ngắt mạch điện áp cao chủ đạo dành cho các dự án truyền tải và chuyển đổi điện ngoài trời, nó có dải điện áp định mức từ 40,5kV đến 245kV, dải dòng điện ngắn mạch từ 25kA đến 63kA và dải dòng định mức từ 1600A đến 4000A. Phạm vi tham số toàn diện của nó đáp ứng các yêu cầu vận hành khác nhau từ mạng phân phối khu vực đến lưới điện đường trục.

Được thiết kế và sản xuất theo tiêu chuẩn quốc tế IEC và ANSI, cầu dao điện áp cao này đạt đến cấp độ tiên tiến quốc tế về các chỉ số cốt lõi bao gồm hiệu suất cách điện, khả năng cắt và độ bền cơ học, khiến nó trở thành giải pháp ưu tiên cho các dự án xây dựng và nâng cấp lưới điện.

Kịch bản ứng dụng

Nó được thiết kế chủ yếu để lắp đặt bể chết trong các trạm biến áp ngoài trời, với các tùy chọn cấu hình ba pha và một pha linh hoạt. Nó có thể được điều chỉnh hoàn hảo theo quy mô, cách bố trí và quy hoạch lưới điện của các trạm biến áp, đáp ứng nhu cầu của nhiều tình huống bao gồm vận hành trạm biến áp mới và trang bị thêm trạm biến áp cũ.

Nó phù hợp cho các dự án truyền tải và chuyển đổi điện khác nhau, bao gồm mở rộng mạng lưới phân phối đô thị, cung cấp điện cho khu công nghiệp, kết nối lưới điện nhà máy điện năng lượng tái tạo và các dự án hỗ trợ cho đường dây truyền tải xuyên khu vực. Là cầu dao cao áp không thể thiếu trong hệ thống phân phối điện trạm biến áp, nó đảm nhận các chức năng cốt lõi là đóng, mở mạch và bảo vệ sự cố.

Với khả năng thích ứng môi trường tuyệt vời, nó duy trì hoạt động ổn định trong điều kiện khí hậu khắc nghiệt ngoài trời, mang lại khả năng kiểm soát mạch đáng tin cậy và ngắt sự cố cho các cơ sở lưới điện ngoài trời, đồng thời đóng vai trò là thiết bị hỗ trợ cốt lõi cho hệ thống phân phối điện cao áp ngoài trời.

Ưu điểm cốt lõi

Khả năng tùy chỉnh vượt trội

Nó hỗ trợ sản xuất tùy chỉnh phù hợp với các điều kiện vận hành đặc biệt tại chỗ (chẳng hạn như độ cao, độ ẩm cao và môi trường ăn mòn nặng) và các yêu cầu kỹ thuật (bao gồm mức điện áp đặc biệt và thông số ngắt), đáp ứng chính xác nhu cầu cá nhân hóa của các dự án khác nhau và đạt được sự kết hợp hoàn hảo của cầu dao với các kịch bản kỹ thuật.

An toàn và độ tin cậy vượt trội

Nó áp dụng thiết kế cấu trúc bể chết đã được chứng minh và sử dụng khí SF₆ làm vật liệu cách nhiệt và dập tắt hồ quang hiệu suất cao, được trang bị hệ thống truyền động cơ học chính xác. Thiết kế này đảm bảo cầu dao hoạt động lâu dài không gặp sự cố, có tuổi thọ cơ học dài và độ ổn định vận hành cao, giúp giảm đáng kể chi phí Vận hành và Bảo trì (O&M).

Lựa chọn đơn giản và cài đặt hiệu quả

Danh mục sản phẩm bao gồm đầy đủ các thông số điện áp, dòng điện và ngắt mạch, cho phép lựa chọn mô hình đơn giản và dễ hiểu mà không cần chuyển đổi phức tạp. Quy trình lắp đặt tại chỗ được tiêu chuẩn hóa và các phụ kiện có tính linh hoạt cao hỗ trợ lắp đặt và vận hành nhanh chóng, rút ​​ngắn chu kỳ xây dựng dự án.

Hoạt động trọn vòng đời hiệu quả về chi phí

Nó có cấu trúc nhỏ gọn với diện tích nhỏ, không cần thiết bị bảo vệ bổ sung khi lắp đặt ngoài trời. Hệ thống bịt kín khí SF₆ mang lại tỷ lệ rò rỉ cực thấp, loại bỏ nhu cầu nạp lại khí thường xuyên. Trong khi đó, quy trình bảo trì được tối ưu hóa giúp giảm hơn nữa chi phí vận hành toàn bộ vòng đời của cầu dao điện áp cao.

Điểm nổi bật về mặt kỹ thuật

Nó áp dụng thiết kế dập tắt hồ quang kép cải tiến kết hợp các nguyên tắc tự cấp năng lượng và kiểu phun, chuyển đổi chế độ vận hành một cách thông minh theo các điều kiện dòng điện ngắn mạch khác nhau, đảm bảo ngắt nhanh chóng và đáng tin cậy trong các tình huống lỗi khác nhau.

Điều kiện hiện tại ngắt mạch ngắn mạch cao

Công nghệ dập tắt hồ quang tự năng lượng được kích hoạt. Nhiệt do hồ quang điện tạo ra sẽ kích hoạt sự giãn nở nhanh chóng của khí SF₆ trong buồng giãn nở, tạo thành luồng không khí tốc độ cực cao để dập tắt hồ quang ngay lập tức. Với khả năng ngắt mạnh, nó có thể cách ly hiệu quả các sự cố dòng điện cao và bảo vệ thiết bị lưới điện khỏi hư hỏng do đột biến.

Điều kiện hiện tại ngắn mạch thấp

Cơ chế chuyển sang hoạt động kiểu phun. Bằng cách nén cơ học, khí SF₆ trong buồng nén tạo thành một tia áp suất cao định hướng để làm mát chính xác gốc hồ quang, đạt được sự dập tắt hồ quang ổn định, ngăn chặn sự đánh lửa lại hồ quang và cải thiện độ tin cậy khi cắt trong điều kiện lỗi tải nhẹ.

Ứng dụng kết hợp của công nghệ dập tắt hồ quang kép giúp cho máy cắt có phạm vi cắt rộng hơn, phản ứng nhanh hơn và hiệu suất dập tắt hồ quang vượt trội. Nó có thể xử lý đáng tin cậy các lỗi ngắn mạch khác nhau trong lưới điện, cung cấp khả năng bảo vệ an toàn toàn diện cho hệ thống điện.
