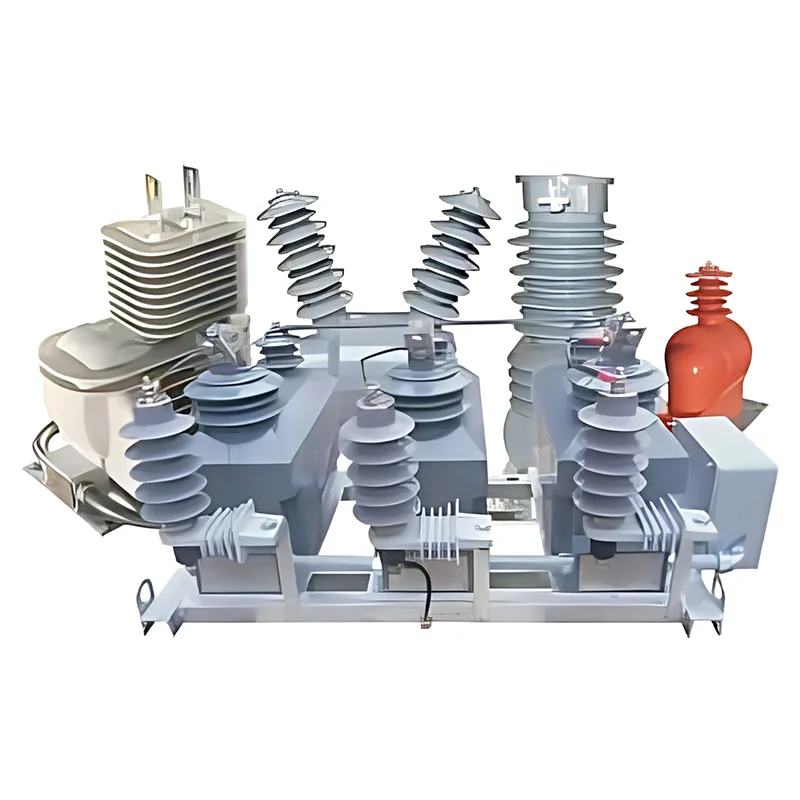

Huệ Hưngcung cấpĐịa Trung HảiMáy biến áp đo điện áp iumdành cho hệ thống phân phối điện 10–17,5 kV, hỗ trợ đo năng lượng chính xác, giám sát thời gian thực và rơle bảo vệ đáng tin cậy cho các trạm biến áp và lắp đặt điện ngoài trời.
Tóm tắt bài viết:Máy biến áp đo lường trung thế là thành phần thiết yếu trong mạng lưới phân phối điện hiện đại. Bằng cách chuyển đổi các giá trị dòng điện và điện áp cao thành tín hiệu tiêu chuẩn, chúng cho phép đồng hồ đo, hệ thống giám sát và rơle bảo vệ hoạt động an toàn và chính xác. Hướng dẫn này giải thích về máy biến dòng điện (CT), máy biến áp điện áp (VT), các ứng dụng chính của chúng, các thông số kỹ thuật quan trọng và những cân nhắc khi lựa chọn. Nó cũng khám phá những lợi ích của thiết kế tích hợp, khả năng thích ứng ngoài trời, hiệu suất quá tải và tuân thủ các tiêu chuẩn. Đối với các kỹ sư, nhà thầu điện và chuyên gia mua sắm, việc hiểu rõ các yếu tố này sẽ giúp xác định máy biến áp đo lường phù hợp cho hệ thống phân phối điện đáng tin cậy, hiệu quả và tiết kiệm không gian.
Máy biến áp dụng cụ trung thế là thiết bị đo điện được thiết kế để giảm dòng điện hoặc điện áp sơ cấp cao xuống các giá trị thứ cấp được tiêu chuẩn hóa thấp hơn. Chúng tạo ra một giao diện thực tế giữa các mạch điện trung thế và các thiết bị đo, điều khiển và bảo vệ điện áp thấp.
Không giống như máy biến áp điện, truyền năng lượng điện giữa các mạch ở các mức điện áp khác nhau, máy biến áp dụng cụ chủ yếu cung cấp phép đo điện và cách ly tín hiệu. Hiệu suất của chúng ảnh hưởng trực tiếp đến độ chính xác của hệ thống đo lường và độ tin cậy của các thiết bị bảo vệ.
Hai loại chính được sử dụng trong phân phối điện:
Trong mạng điện trung thế, các thiết bị này thường được lắp đặt trong các trạm biến áp, cụm thiết bị đóng cắt, trạm phân phối và lắp đặt điện ngoài trời. Hệ thống xếp hạng và cách nhiệt của họ phải phù hợp với điều kiện hoạt động của thiết bị mà họ phục vụ.
Máy biến áp đo lường sử dụng cảm ứng điện từ để tái tạo các đại lượng điện sơ cấp thành tín hiệu thứ cấp. Các tín hiệu này được thiết kế tỷ lệ thuận với các giá trị ban đầu trong phạm vi độ chính xác và điều kiện hoạt động được chỉ định.
Một máy biến dòng tạo ra dòng điện thứ cấp giảm tương ứng với dòng điện chạy qua mạch sơ cấp của nó. Ví dụ: CT 100/5 A có tỷ lệ biến đổi danh nghĩa là 20:1. Trong các điều kiện hoạt động quy định, dòng điện sơ cấp 100 A tương ứng với dòng điện thứ cấp khoảng 5 A.
Máy biến dòng được sử dụng để đo năng lượng, giám sát tải và phát hiện dòng điện sự cố. Độ chính xác và đặc tính bảo vệ của chúng phải phù hợp với thiết bị được kết nối và phạm vi dòng điện dự kiến.
Máy biến điện áp làm giảm điện áp sơ cấp xuống điện áp thứ cấp thấp hơn phù hợp cho thiết bị đo lường và điều khiển. Tỷ số biến đổi phụ thuộc vào điện áp hệ thống, điện áp sơ cấp và thứ cấp định mức của máy biến áp và ứng dụng dự định.
Việc kết hợp đo dòng điện và điện áp trong một tổ hợp phối hợp có thể đơn giản hóa việc bố trí điện. Huixing cung cấp cấu hình tích hợp kết hợp ba máy biến dòng và ba máy biến điện áp (3CT+3PT) thành một thiết bị nhỏ gọn để lắp đặt phân phối phù hợp.
Để biết thêm thông tin về các thiết bị điện liên quan, hãy khám phá Huixing'sgiải pháp thiết bị đóng cắt cách điện bằng khí.
Máy biến áp đo lường trung thế hỗ trợ các chức năng đo lường, giám sát và bảo vệ trên toàn mạng lưới phân phối. Việc lựa chọn cấu hình phù hợp giúp các kỹ sư điện đáp ứng các yêu cầu của dự án mà không ảnh hưởng đến hiệu suất đo lường hoặc an toàn.
Trong các trạm biến áp ngoài trời, máy biến áp đo lường cung cấp tín hiệu đo lường cho đồng hồ đo năng lượng, hệ thống giám sát và rơle bảo vệ. Dữ liệu dòng điện và điện áp chính xác hỗ trợ thanh toán tiền điện, đánh giá phụ tải và ra quyết định vận hành.
Máy biến áp đo lường cung cấp tín hiệu điện cho các sơ đồ bảo vệ liên quan đến đường dây phân phối, máy biến áp điện, bộ tụ điện và thiết bị đóng cắt. Trong điều kiện hoạt động bất thường, các tín hiệu này giúp rơle xác định lỗi và thực hiện các hành động bảo vệ thích hợp.
Không gian thường bị giới hạn ở các trạm phân phối nhỏ gọn và trạm biến áp đúc sẵn. Một cụm máy biến áp tích hợp có thể giảm số lượng các bộ phận được lắp đặt riêng biệt, đơn giản hóa việc sắp xếp thiết bị và giúp các kỹ sư sử dụng không gian vỏ có sẵn hiệu quả hơn.
Thiết bị phân phối ngoài trời phải chịu được sự tiếp xúc với môi trường trong khi vẫn duy trì hiệu suất đo lường và cách điện đáng tin cậy. Máy biến áp đo lường được thiết kế phù hợp có thể được tích hợp với các công tắc gắn trên cột, bộ phận mạch vòng và các thiết bị ngoài trời tương thích khác.
Thông số kỹ thuật xác định xem máy biến áp đo lường có phù hợp với việc lắp đặt điện cụ thể hay không. Người mua nên đánh giá cấu hình định mức hoàn chỉnh thay vì chỉ dựa vào điện áp danh định.
| tham số | Thông tin sản phẩm Huệ Hưng | Tại sao nó quan trọng |
|---|---|---|
| Dải điện áp ứng dụng | Hệ thống 10–17,5 kV | Thiết lập phạm vi ứng dụng điện áp trung thế dự kiến. |
| Cấu hình tích hợp | 3CT+3PT | Kết hợp ba máy biến dòng và ba máy biến điện áp trong một cụm. |
| Mức độ cách nhiệt | 17,5/38/95 kV | Cho biết mức cách điện được chỉ định; xác nhận các định nghĩa kiểm tra áp dụng và yêu cầu đánh giá. |
| Khả năng quá tải hiện tại | dòng điện liên tục 120%; 130%–150% trong tối đa 8 giờ, như được chỉ định | Giúp đánh giá sự phù hợp với các tải khác nhau trong các điều kiện vận hành đã nêu. |
| Yếu tố bảo mật dụng cụ | FS=5 | Liên quan đến việc bảo vệ các dụng cụ đo được kết nối trong các điều kiện quy định. |
| Điện áp cuộn dây thứ cấp | 3 kVef, như đã nêu trong mô tả sản phẩm | Yêu cầu xác nhận dựa trên tài liệu kỹ thuật của nhà sản xuất và ứng dụng dự định. |
| Tiêu chuẩn áp dụng | IEC 60044-1, ANSI C57.13, IEC 61869-1 và IEC 61869-4 được tham chiếu trên trang sản phẩm | Hỗ trợ đánh giá hiệu suất đo lường, cách điện, thử nghiệm và các yêu cầu ứng dụng. |
Lưu ý: Bảng tóm tắt thông tin công bố trên trang sản phẩm. Xác nhận xếp hạng chính xác của từng mẫu máy, tiêu chuẩn và phiên bản hiện hành, điều kiện thử nghiệm và thông số kỹ thuật trong hợp đồng với nhà sản xuất trước khi mua. Các giá trị không nên được coi là áp dụng giống hệt nhau cho mọi cấu hình.
Lớp chính xác xác định sai số đo cho phép trong các điều kiện xác định. Công suất ra định mức, thường được biểu thị bằng vôn-ampe (VA), cho biết gánh nặng mà máy biến áp được thiết kế để hỗ trợ trong khi đáp ứng các yêu cầu về hiệu suất đã chỉ định của nó.
Đối với các ứng dụng đo lường, các kỹ sư nên đánh giá độ chính xác của phép đo cần thiết và gánh nặng của thiết bị được kết nối. Các ứng dụng bảo vệ yêu cầu đánh giá riêng các yêu cầu về rơle, điều kiện dòng điện sự cố và hiệu suất bảo vệ được chỉ định của máy biến áp.
Hiệu suất cách điện phải phù hợp với điện áp tối đa của hệ thống và mức chịu đựng yêu cầu. Thông tin sản phẩm của Huixing cũng chỉ định dòng nhiệt thời gian ngắn gấp 80 lần dòng định mức trong một giây và dòng điện động 2,5 lần so với tham chiếu dòng nhiệt đã nêu. Vì đây là những xếp hạng quan trọng nên việc giải thích chính xác và khả năng áp dụng phải được xác minh trong tài liệu kỹ thuật của nhà sản xuất trước khi phê duyệt kỹ thuật.
Máy biến áp đo lường trung thế tích hợp có thể giúp nâng cao hiệu quả lắp đặt và đơn giản hóa việc bố trí thiết bị. Lợi ích thực tế phụ thuộc vào kiểu máy được chọn, cách bố trí thiết bị đóng cắt, điều kiện môi trường và thông số kỹ thuật của dự án.
Việc kết hợp các máy biến dòng điện và điện áp trong một tổ hợp có thể làm giảm diện tích cần thiết cho các bộ phận riêng biệt. Điều này đặc biệt hữu ích trong các trạm biến áp nhỏ gọn, trạm phân phối kiểu hộp và các hệ thống lắp đặt có không gian bảng điều khiển bị hạn chế.
Mô tả sản phẩm Huixing xác định khả năng cách nhiệt bằng nhựa đúc và khả năng thích hợp ngoài trời là những đặc điểm chính. Cấu hình tích hợp của nó cũng được mô tả là sử dụng ống lót tường ngoài trời loại CPE để lắp đặt tương thích. Các nhóm dự án nên xác nhận mức xếp hạng môi trường cần thiết, cách bố trí lắp đặt, điều kiện ô nhiễm và khả năng tiếp xúc với thời tiết trước khi chỉ định một thiết bị.
Việc lắp ráp phối hợp có thể đơn giản hóa việc định vị thành phần và nối dây thứ cấp. Thiết bị được cấu hình sẵn cũng có thể giảm bớt một số công việc lắp ráp tại chỗ, mặc dù việc lắp đặt vẫn cần có nhân viên có trình độ, kết nối đầu cuối chính xác và xác minh theo bản vẽ đã được phê duyệt.
Máy biến áp đo lường được chỉ định phù hợp sẽ cung cấp tín hiệu đầu vào theo yêu cầu của đồng hồ đo, thiết bị giám sát và rơle bảo vệ. Hiệu suất của chúng hỗ trợ các quyết định vận hành đáng tin cậy, miễn là chuỗi đo lường và bảo vệ hoàn chỉnh được thiết kế chính xác.
Việc lựa chọn máy biến áp đo lường trung áp đòi hỏi sự phối hợp giữa thiết kế điện, tích hợp thiết bị, yêu cầu an toàn và lập kế hoạch mua sắm. Thông số kỹ thuật chi tiết giúp ngăn chặn sự không khớp giữa máy biến áp và hệ thống được kết nối.
Làm việc với người có kinh nghiệmnhà sản xuất máy biến áp trung thếcó thể giúp người mua làm rõ các yêu cầu kỹ thuật trước khi sản xuất. Để cài đặt tùy chỉnh, hãy cung cấp sơ đồ một dòng, xếp hạng hệ thống, mô tả ứng dụng và kích thước giao diện bắt buộc khi yêu cầu báo giá.
Việc lắp đặt đúng là điều cần thiết để duy trì độ chính xác của phép đo và an toàn điện. Máy biến áp đo lường phải được lắp đặt theo bản vẽ đã được phê duyệt, hướng dẫn thiết bị, quy chuẩn điện hiện hành và quy trình an toàn tại địa điểm cụ thể.
Phòng ngừa an toàn quan trọng:Không bao giờ làm hở mạch cuộn thứ cấp của máy biến dòng đang mang điện. Điện áp nguy hiểm có thể phát triển. Các mạch thứ cấp của máy biến điện áp cũng phải được bảo vệ chống đoản mạch, việc nối đất và bảo vệ thứ cấp của chúng phải tuân theo thiết kế đã được phê duyệt.
Khoảng thời gian bảo trì phải tuân theo khuyến nghị của nhà sản xuất, điều kiện vận hành tại chỗ và các quy định hiện hành. Việc kiểm tra điển hình có thể bao gồm kiểm tra hư hỏng cách điện, nhiễm bẩn, kết nối lỏng lẻo, ăn mòn, quá nhiệt và bằng chứng về sự xâm nhập của hơi ẩm.
Đối với việc lắp đặt ngoài trời, cần cân nhắc mức độ tiếp xúc với môi trường và mức độ ô nhiễm khi lập kế hoạch kiểm tra và làm sạch. Bất kỳ chỉ số bất thường hoặc khiếm khuyết có thể nhìn thấy nào đều phải được nhân viên điện có trình độ đánh giá trước khi thiết bị được đưa trở lại hoạt động.
Mục đích chính của chúng là chuyển đổi dòng điện và điện áp sơ cấp cao thành tín hiệu thứ cấp thấp hơn để đo lường, đo năng lượng, giám sát và chuyển tiếp bảo vệ. Điều này cho phép các thiết bị điện áp thấp và hệ thống bảo vệ có được thông tin điện cần thiết để giám sát mạng điện áp trung thế.
Máy biến dòng làm giảm dòng điện sơ cấp thành dòng điện thứ cấp tỷ lệ, trong khi máy biến điện áp làm giảm điện áp sơ cấp thành điện áp thứ cấp tỷ lệ. Cả hai đều hỗ trợ đo lường và bảo vệ, nhưng chúng có xếp hạng, cách bố trí kết nối và yêu cầu an toàn khác nhau.
Huệ Hưng mô tả các máy biến áp đo lường trung thế dành cho hệ thống phân phối điện 10–17,5 kV. Người mua nên xác nhận model chính xác, điện áp hệ thống tối đa, mức cách điện, tỷ số biến đổi và các thông số kỹ thuật áp dụng cho dự án của họ.
Có, các model được thiết kế và xếp hạng đặc biệt để sử dụng ngoài trời có thể được lắp đặt trong các ứng dụng phân phối ngoài trời phù hợp. Trước khi mua, hãy xác minh tính phù hợp với môi trường, thiết kế cách nhiệt, yêu cầu lắp đặt và khả năng tương thích với địa điểm lắp đặt.
Tổ hợp 3CT+3PT tích hợp kết hợp ba máy biến dòng và ba máy biến điện áp trong một bộ phận. Nó có thể tiết kiệm không gian và đơn giản hóa việc bố trí thiết bị trong các trạm biến áp nhỏ gọn và các hệ thống phân phối tương thích khác. Cấu hình phải được kiểm tra dựa trên sơ đồ điện và yêu cầu đo sáng của dự án.
Yêu cầu bảng dữ liệu dành riêng cho từng mẫu, bản vẽ kỹ thuật đã được phê duyệt, tỷ số biến đổi, cấp độ chính xác, công suất định mức, mức cách điện, tiêu chuẩn áp dụng và tài liệu kiểm tra liên quan. Đối với các dự án tùy chỉnh, hãy xác nhận giao diện cài đặt và các kết nối phụ cần thiết trước khi phê duyệt đơn hàng.
Máy biến áp đo lường trung thế rất cần thiết để đo lường chính xác, bảo vệ hiệu quả và vận hành đáng tin cậy trong mạng lưới phân phối điện hiện đại. Sự phù hợp của chúng phụ thuộc vào tỷ lệ biến đổi chính xác, yêu cầu về độ chính xác, hiệu suất cách điện, khả năng chịu lỗi và khả năng tương thích với hệ thống lắp đặt điện hoàn chỉnh. Thiết kế tích hợp có thể mang lại những lợi ích bổ sung khi không gian và hiệu quả lắp đặt là quan trọng.
Huệ Hưng cung cấp các giải pháp máy biến áp đo lường trung thế cho các ứng dụng phân phối 10–17,5 kV, bao gồm các yêu cầu về đo sáng, giám sát và bảo vệ. Nếu bạn đang có kế hoạch nâng cấp trạm biến áp, phát triển hệ thống phân phối nhỏ gọn hoặc tìm nguồn cung ứng thiết bị cho dự án điện ngoài trời, hãy xem xét cẩn thận các yêu cầu kỹ thuật của bạn vàliên hệ với chúng tôiđể thảo luận về thông số kỹ thuật của sản phẩm, các tùy chọn cấu hình và báo giá phù hợp cho dự án của bạn.
