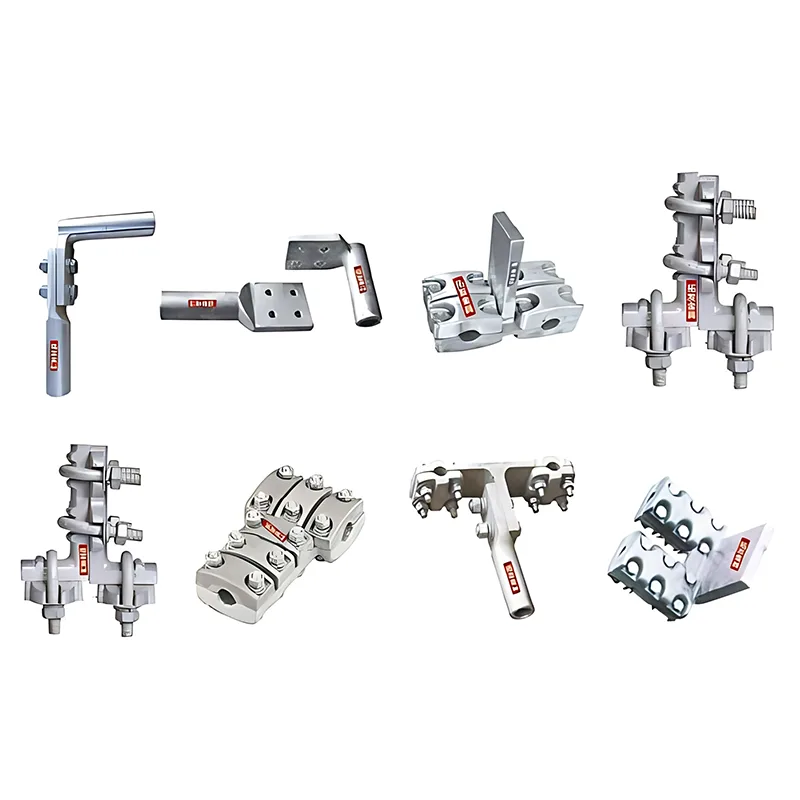

Đầu nối chữ T đường dây truyền tải

Phụ kiện đầu nối chữ T của đường dây truyền tải là thành phần kết nối nhánh thiết yếu cho đường dây điện trên không và hệ thống thanh cái trạm biến áp. Chúng được sử dụng rộng rãi để chuyển dòng điện và phân nhánh dây trong các dự án truyền tải điện. Với hiệu suất hiện trường đã được chứng minh và thiết kế tiêu chuẩn hóa, chúng mang lại các đặc tính cơ học ổn định và độ dẫn điện tuyệt vời cho lưới điện cao áp.

Kịch bản ứng dụng cốt lõi

Phân nhánh thanh cái đường dây trên không và trạm biến áp

Các Phụ kiện đầu nối chữ T của Đường truyền này chủ yếu được sử dụng trong các đường dây trên không và trạm biến áp để ngắt các mạch nhánh từ thanh cái chính ở cấu hình chữ T, đảm bảo kết nối đáng tin cậy giữa dây dẫn chính và đường nhánh. Chúng đóng vai trò là thành phần chính để phân phối điện trong hệ thống truyền tải.

Khả năng tương thích dây dẫn nhiều loại

Có sẵn ở dạng thiết kế bắt vít (loại L) và nén (loại Y) để phù hợp với nhiều loại mặt cắt dây dẫn. Đối với dây dẫn có tiết diện nhỏ, kẹp rãnh song song có kết nối kiểu chữ U cũng có sẵn để đáp ứng các yêu cầu phân nhánh đa dạng.

Ứng dụng hệ thống điện cao thế

Thích hợp cho hệ thống điện từ 330 kV trở lên, đáp ứng đầy đủ các yêu cầu đấu nối nhánh và cách điện của đường dây truyền tải điện áp cao.

Ưu điểm chính

Độ tin cậy kết nối cao

Yêu cầu kỹ thuật nghiêm ngặt đối với lực kẹp dây dẫn: độ bền kẹp không nhỏ hơn 10% độ bền đứt quy định của dây dẫn. Đối với kẹp bắt bu lông dành cho dây dẫn có đường kính trên 49 mm, độ bền kẹp không nhỏ hơn 3%, đảm bảo mối nối cơ ổn định.

Hiệu suất điện tuyệt vời

Điện trở DC của chúng không cao hơn chiều dài dây dẫn bằng nhau và độ tăng nhiệt độ khi tải thấp hơn nhiệt độ của dây dẫn. Điều này làm giảm tổn thất điện năng một cách hiệu quả và đảm bảo truyền tải dòng điện hiệu quả.

Khả năng thích ứng điện áp cao mạnh mẽ

Đối với các ứng dụng ở mức 330 kV trở lên, không có quầng quang nào xuất hiện ở mức 1,05 lần điện áp hoạt động tối đa, đáp ứng các yêu cầu về cách điện và độ ổn định điện trường trong môi trường điện áp cao.

Xóa nhận dạng mẫu

Các mô hình sử dụng mã chữ cái tiêu chuẩn (T cho kết nối chữ T, Y cho loại nén, L cho loại bắt vít), với các số biểu thị diện tích mặt cắt ngang danh nghĩa của dây dẫn áp dụng. Điều này cho phép lựa chọn dễ dàng và khả năng tương thích rộng rãi.

Phương pháp cài đặt linh hoạt

Cả hai tùy chọn cài đặt bắt vít và nén đều có sẵn, cho phép lựa chọn dựa trên kích thước dây dẫn và điều kiện địa điểm. Kết nối kiểu chữ U có thể được sử dụng cho dây dẫn có tiết diện nhỏ, giảm bớt khó khăn khi lắp đặt.

Là bộ phận kết nối nhánh quan trọng của đường dây truyền tải, loạt phụ kiện này mang lại hiệu suất cơ học ổn định, thông số điện vượt trội và lắp đặt linh hoạt. Đây là giải pháp lý tưởng cho việc phân nhánh kiểu chữ T của đường dây trên không và thanh cái trạm biến áp, hỗ trợ đáng tin cậy cho hoạt động an toàn và ổn định của hệ thống điện.
