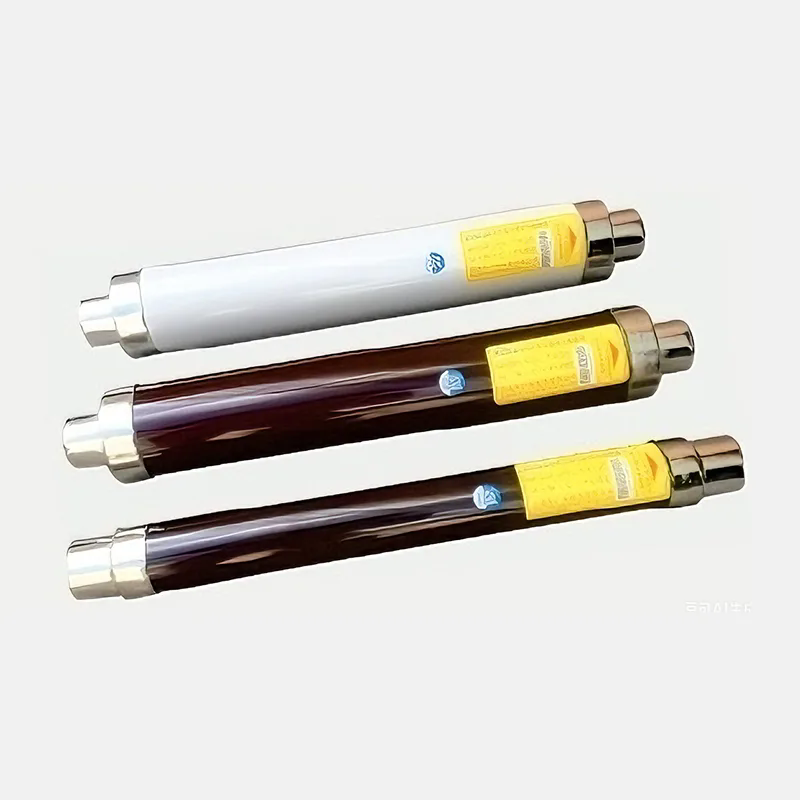

Tóm tắt bài viết: A cầu chì máy biến áplà một thiết bị bảo vệ nhỏ gọn nhưng quan trọng được thiết kế để ngắt kết nối máy biến áp khỏi hệ thống điện khi xảy ra tình trạng dòng điện bất thường. Cầu chì được lựa chọn phù hợp có thể hạn chế năng lượng ngắn mạch, giảm ứng suất nhiệt và cơ học, ngăn ngừa hư hỏng do sự cố nghiêm trọng và giúp duy trì sự ổn định của mạng lưới phân phối xung quanh. Bài viết này giải thích cách thức hoạt động của cầu chì máy biến áp, nơi chúng được sử dụng, cách chọn đúng loại và những yếu tố thực tế mà các kỹ sư nên cân nhắc khi thiết kế một hệ thống bảo vệ máy biến áp đáng tin cậy.
A cầu chì máy biến áplà bộ phận bảo vệ điện dùng để ngắt kết nối máy biến áp khi dòng điện tăng vượt quá điều kiện vận hành an toàn. Nó thường được lắp đặt ở phía sơ cấp hoặc phía cao áp của máy biến áp phân phối, máy biến điện áp, máy biến áp ngâm dầu, máy biến áp loại khô và các thiết bị trung áp liên quan.
Nguyên tắc cơ bản rất đơn giản: cầu chì chứa phần tử dễ chảy được thiết kế đặc biệt để phản ứng với dòng điện quá mức. Khi dòng điện và sự gia nhiệt vượt quá đặc tính vận hành được thiết kế của phần tử, phần tử sẽ nóng chảy và làm gián đoạn mạch điện. Tùy thuộc vào cấu trúc cầu chì, môi trường dập hồ quang và cấu trúc hạn chế dòng điện sẽ giúp dập tắt hồ quang điện và kiểm soát năng lượng giải phóng trong quá trình gián đoạn.
Nguyên tắc hoạt động đơn giản này mang lại một lợi thế quan trọng. Cầu chì máy biến áp không yêu cầu mạch điều khiển phức tạp để thực hiện chức năng bảo vệ cơ bản của nó. Khi được chỉ định chính xác, nó có thể phản ứng nhanh với các lỗi nghiêm trọng trong khi vẫn ổn định trong quá trình vận hành máy biến áp bình thường.
Đối với mạng lưới phân phối, điều này rất quan trọng vì lỗi máy biến áp có thể ảnh hưởng đến nhiều thiết bị. Một lỗi nghiêm trọng bên trong có thể làm hỏng cuộn dây, lớp cách điện, ống lót, dây cáp hoặc thiết bị đóng cắt và có thể gây gián đoạn kéo dài cho các tải khác được kết nối vào cùng một mạng.
Do đó, cầu chì máy biến áp thường được coi là một phần của chiến lược bảo vệ rộng hơn chứ không phải là một bộ phận biệt lập. Tùy thuộc vào cách lắp đặt, chúng có thể hoạt động cùng với các công tắc tải, cầu dao, thiết bị chống sét, rơle và thiết bị bảo vệ phía thứ cấp.
Hoạt động của cầu chì máy biến áp có thể được hiểu theo nhiều giai đoạn.
Đối với các thiết kế giới hạn dòng điện áp cao, quá trình gián đoạn có thể xảy ra cực kỳ nhanh chóng. Mục tiêu không chỉ đơn giản là cắt mạch mà còn giảm lượng năng lượng sự cố truyền tới máy biến áp được bảo vệ.
Điều này đặc biệt quan trọng đối với các mạch ngắn có cường độ lớn. Nếu không được bảo vệ đầy đủ, dòng điện sinh ra có thể tạo ra lực điện từ mạnh và ứng suất nhiệt trong cuộn dây máy biến áp. Sự gián đoạn nhanh chóng có thể làm giảm những căng thẳng này và giúp ngăn chặn một lỗi tương đối cục bộ phát triển thành hư hỏng thiết bị trên diện rộng.
Cầu chì máy biến áp có thể giải quyết một số điều kiện hoạt động bất thường, mặc dù khả năng bảo vệ chính xác phụ thuộc vào cấu tạo, định mức, vị trí lắp đặt và sự phối hợp với các thiết bị bảo vệ khác.
Đoản mạch có thể tạo ra dòng điện lớn hơn nhiều lần so với dòng tải máy biến áp thông thường. Cầu chì giới hạn dòng điện áp cao thích hợp được thiết kế để ngắt dòng điện sự cố như vậy trước khi chúng gây ra hư hỏng cơ và nhiệt quá mức.
Quá tải liên tục hoặc lặp đi lặp lại có thể làm tăng nhiệt độ máy biến áp và đẩy nhanh quá trình lão hóa cách điện. Một số thiết kế cầu chì máy biến áp cung cấp khả năng bảo vệ quá tải theo các đặc tính dòng thời gian xác định, cho phép điều kiện vận hành tạm thời trong khi ngắt kết nối mạch khi tình trạng quá tải bất thường vẫn tiếp diễn.
Lỗi cuộn dây, hư hỏng cách điện và các sự cố bên trong khác có thể tạo ra tình trạng dòng điện nguy hiểm. Bảo vệ cầu chì sơ cấp có thể ngắt kết nối máy biến áp bị lỗi khỏi mạng phân phối và hạn chế hậu quả của sự cố.
Bảo vệ máy biến áp còn giúp bảo vệ các thiết bị thượng nguồn và lân cận. Cầu chì được phối hợp chính xác có thể cách ly máy biến áp bị hỏng mà không cần ngắt kết nối các phần mạng khỏe mạnh một cách không cần thiết.
Tuy nhiên, bảo vệ cầu chì không nên được coi là sự thay thế phổ biến cho mọi thiết bị bảo vệ khác. Các yêu cầu bảo vệ máy biến áp khác nhau tùy theo công suất máy biến áp, cấp điện áp, cách bố trí nối đất, mức độ lỗi mạng và các tiêu chuẩn điện hiện hành.
Các máy biến áp khác nhau yêu cầu các đặc tính cầu chì khác nhau. Việc chọn cầu chì chỉ vì điện áp và dòng điện của nó có vẻ giống với thông số định mức của máy biến áp có thể dẫn đến khả năng bảo vệ kém hoặc hoạt động khó chịu.
| Loại cầu chì | Ứng dụng điển hình | Chức năng bảo vệ chính | Cân nhắc điển hình |
|---|---|---|---|
| Cầu chì bảo vệ PT | Máy biến điện áp và hệ thống đo lường | Bảo vệ ngắn mạch sơ cấp | Đặc tính bảo vệ chính xác và dòng điện hoạt động thấp |
| Cầu chì biến áp giới hạn dòng điện | Máy biến áp và thiết bị đóng cắt điện trung thế | Bảo vệ ngắn mạch và quá tải được lựa chọn | Gián đoạn công suất và hiệu suất giới hạn dòng điện |
| Cầu chì biến áp ngâm dầu | Máy biến áp phân phối dầu | Bảo vệ ngắn mạch và quá tải | Khả năng tương thích dầu, độ kín, nhiệt độ và cấu trúc lắp đặt |
| Cầu chì bảo vệ quá tải | Máy biến áp ngâm dầu có tải dao động | Bảo vệ quá tải liên quan đến nhiệt | Đặc tính dòng điện thời gian và trạng thái nhiệt của máy biến áp |
Ví dụ, cầu chì giới hạn dòng điện cao áp có thể được sử dụng trong thiết bị đóng cắt trung thế, thiết bị mạch vòng và các trạm biến áp đúc sẵn. Các ứng dụng ngâm trong dầu cần được xem xét bổ sung vì cầu chì hoạt động trong môi trường mà cách điện, nhiệt độ, áp suất, độ kín và khả năng tương thích vật liệu đều ảnh hưởng đến hiệu suất lâu dài.
Lựa chọn đúng là một trong những yếu tố quan trọng nhất trong việc bảo vệ máy biến áp. Cầu chì phải duy trì ổn định trong điều kiện hoạt động bình thường đồng thời phản ứng đủ nhanh với dòng điện bất thường.
Các kỹ sư nên đánh giá các thông số sau trước khi chỉ định cầu chì máy biến áp:
Một lỗi phổ biến là chọn cầu chì chỉ dựa trên dòng điện định mức của máy biến áp. Vấn đề bảo vệ thực tế phức tạp hơn vì cầu chì phải phân biệt giữa các sự kiện tạm thời có thể chấp nhận được và các sự cố kéo dài hoặc nghiêm trọng cần phải gián đoạn.
Việc cấp điện cho máy biến áp có thể tạo ra dòng điện từ hóa tạm thời. Dòng điện này không nhất thiết là sự cố nhưng cường độ của nó có thể cao hơn đáng kể so với dòng điện hoạt động bình thường của máy biến áp.
Nếu cầu chì được chọn mà không xem xét hành vi khởi động, cầu chì có thể hoạt động trong quá trình cấp điện cho máy biến áp. Hoạt động phiền toái như vậy có thể gây ra sự cố ngừng hoạt động không cần thiết, tăng công việc bảo trì và làm cho hệ thống bảo vệ kém tin cậy hơn.
Do đó, đường cong thời gian-dòng điện của cầu chì phải được đánh giá theo đặc tính cấp điện dự kiến của máy biến áp.
Một hệ thống bảo vệ được thiết kế tốt sẽ tìm kiếm sự cân bằng thực tế:
Do cấu trúc máy biến áp, thiết kế lõi, công suất, trở kháng hệ thống và điều kiện chuyển mạch khác nhau nên việc lựa chọn cầu chì phải dựa trên dữ liệu thực tế của thiết bị thay vì theo nguyên tắc chung.
Cầu chì máy biến áp có thể được lắp đặt ở các vị trí khác nhau tùy thuộc vào thiết kế máy biến áp và kiến trúc bảo vệ.
Trong hệ thống phân phối trung áp, cầu chì hạn chế dòng điện có thể được lắp đặt bên trong thiết bị đóng cắt điện áp cao. Chúng có thể được phối hợp với các công tắc tải hoặc công tắc tơ chân không để tạo ra một bố trí bảo vệ máy biến áp nhỏ gọn.
Đối với một số máy biến áp ngâm trong dầu, cầu chì có thể được lắp bên trong thùng máy biến áp. Do đó, cầu chì phải được thiết kế để tương thích với dầu cách điện và các điều kiện nhiệt và áp suất dự kiến.
Một số cách bố trí bảo vệ máy biến áp sử dụng cầu chì được bố trí xung quanh kết nối điện áp cao hoặc cấu trúc ống lót. Kích thước cơ học, độ hở điện và điều kiện môi trường phải được xem xét cẩn thận.
Máy biến điện áp có đặc tính điện khác với máy biến áp điện và thường hoạt động ở dòng điện thấp hơn nhiều. Do đó, cầu chì giới hạn dòng điện cao áp chuyên dụng được sử dụng để cung cấp khả năng bảo vệ sơ cấp thích hợp.
Phần tổng quan sau đây có thể giúp các kỹ sư xác định vai trò chung của các thiết kế cầu chì máy biến áp khác nhau trong quá trình lựa chọn thiết bị sơ bộ.
| Yếu tố lựa chọn | Tại sao nó quan trọng | Vấn đề tiềm ẩn nếu bỏ qua |
|---|---|---|
| Đánh giá điện áp | Đảm bảo hiệu suất cách nhiệt và gián đoạn phù hợp | Sự gián đoạn không an toàn hoặc không đáng tin cậy |
| Đánh giá hiện tại | Cho phép dòng tải biến áp bình thường | Hoạt động gây phiền toái hoặc bảo vệ không đầy đủ |
| Công suất đột phá | Xác định xem cầu chì có thể ngắt dòng điện sự cố có thể xảy ra một cách an toàn hay không | Nguy cơ thất bại gián đoạn nghiêm trọng |
| Đường cong thời gian hiện tại | Kiểm soát phản ứng với tình trạng quá tải và lỗi | Phối hợp kém hoặc ngừng hoạt động không cần thiết |
| Dung sai xâm nhập | Ngăn chặn hoạt động trong quá trình cấp điện cho máy biến áp | Hoạt động cầu chì phiền toái lặp đi lặp lại |
| Tương thích môi trường | Hỗ trợ hoạt động ổn định trong điều kiện thực tế | Lão hóa nhanh hơn hoặc hoạt động không đáng tin cậy |
Cầu chì được lựa chọn đúng cách chỉ là một phần của việc bảo vệ máy biến áp đáng tin cậy. Chất lượng lắp đặt, quy trình phối hợp hệ thống, kiểm tra và thay thế cũng ảnh hưởng đến kết quả chung.
Không thay thế cầu chì bị hỏng chỉ bằng cách khớp với kích thước vật lý của nó. Xếp hạng điện, kết cấu, đặc tính vận hành và yêu cầu ứng dụng cũng phải phù hợp.
Trạm biến áp ngoài trời có thể khiến thiết bị tiếp xúc với độ ẩm, bụi, thay đổi nhiệt độ và các áp lực môi trường khác. Việc lắp đặt trong nhà có thể có các yêu cầu khác nhau liên quan đến thông gió, thiết kế vỏ bọc và khoảng trống.
Bảo vệ sơ cấp máy biến áp nên được xem xét cùng với cầu chì thứ cấp, bộ ngắt mạch, bảo vệ bộ cấp nguồn và bảo vệ thượng nguồn. Sự phối hợp kém có thể khiến một đường dây khỏe mạnh hoặc toàn bộ khu vực trạm biến áp bị ngắt một cách không cần thiết.
Các kết nối điện lỏng lẻo hoặc lắp đặt không đúng cách có thể gây ra hiện tượng nóng lên bất thường và tổn thất không cần thiết. Trong quá trình bảo trì, kỹ thuật viên phải tuân theo các yêu cầu lắp đặt của nhà sản xuất và các quy trình an toàn điện hiện hành.
Cầu chì máy biến áp bị nổ không nên tự động được coi là một bộ phận chỉ cần thay thế. Nguyên nhân cơ bản có thể là lỗi máy biến áp, lỗi cáp, quá tải, sự cố cách điện hoặc tình trạng bất thường khác.
Việc thay cầu chì mà không điều tra sự kiện ban đầu có thể tạo ra tình huống hỏng hóc lặp lại nguy hiểm.
Công ty TNHH Điện Huixing Zhongdian (Bắc Kinh)cung cấp giải pháp cầu chì máy biến áp cho các ứng dụng điện trung và cao thế. Dòng sản phẩm của hãng bao gồm các thiết kế cầu chì chuyên dụng dành cho các yêu cầu bảo vệ máy biến áp khác nhau, bao gồm bảo vệ máy biến điện áp, bảo vệ máy biến áp điện, ứng dụng máy biến áp ngâm trong dầu và bảo vệ quá tải.
Theo thông tin sản phẩm của công ty, phạm vi cầu chì máy biến áp của nó bao gồm các ứng dụng từ thiết bị phân phối điện áp thấp đến hệ thống trung thế và cao áp, với thiết kế sản phẩm dành cho thiết bị đóng cắt trong nhà, thiết bị mạch vòng, trạm biến áp đúc sẵn, thùng biến áp, ống lót điện áp cao và thiết bị liên quan đến đo lường.
Lựa chọn sản phẩm bao gồm cầu chì giới hạn dòng điện cao áp cho máy biến điện áp, máy biến áp điện và máy biến áp ngâm trong dầu. Một số thiết kế nhất định dành cho các hệ thống đạt tới 40,5 kV, trong khi xếp hạng hiện tại có sẵn khác nhau tùy theo loại cầu chì và ứng dụng cụ thể.
Đối với các kỹ sư và nhóm mua sắm, dòng sản phẩm rộng này có thể hữu ích khi một dự án yêu cầu các đặc tính cầu chì khác nhau trên một số cấu hình máy biến áp.
Các yếu tố lựa chọn quan trọng vẫn cần được xác nhận cho từng dự án, bao gồm:
Đối với các dự án bảo vệ máy biến áp tùy chỉnh, việc truyền đạt các yêu cầu đầy đủ về điện và môi trường cho nhà sản xuất là điều cần thiết. Điều này cung cấp cho nhà cung cấp đủ thông tin để đề xuất cấu trúc cầu chì phù hợp thay vì chỉ dựa vào giá trị dòng điện danh nghĩa.
Mục đích chính là ngắt kết nối máy biến áp khi dòng điện quá mức do lỗi hoặc tùy thuộc vào thiết kế cầu chì, tình trạng quá tải đạt đến đặc tính vận hành của cầu chì. Điều này giúp hạn chế hư hỏng máy biến áp và ngăn chặn sự cố tiếp tục ảnh hưởng đến mạng điện rộng hơn.
Một số thiết kế cầu chì máy biến áp cung cấp cả bảo vệ quá tải và ngắn mạch, trong khi một số khác được tối ưu hóa cho các điều kiện lỗi cụ thể. Chức năng bảo vệ thực tế phụ thuộc vào loại cầu chì, đặc tính dòng điện thời gian, ứng dụng máy biến áp và thiết kế hệ thống.
Công suất ngắt cho biết mức dòng điện sự cố mà cầu chì được thiết kế để ngắt một cách an toàn trong các điều kiện quy định. Nếu dòng điện sự cố dự kiến tại điểm lắp đặt vượt quá khả năng ngắt của cầu chì thì hệ thống bảo vệ có thể không hoạt động như dự kiến.
Việc cấp điện cho máy biến áp có thể tạo ra dòng điện từ hóa. Nếu cầu chì được chọn không có khả năng chịu đựng sự khởi động thích hợp hoặc đặc tính dòng thời gian của nó không phù hợp thì nó có thể hoạt động trong khi cấp điện bình thường.
Đúng. Thiết kế cầu chì chuyên dụng có thể được lắp đặt bên trong hoặc xung quanh máy biến áp ngâm trong dầu. Các sản phẩm này phải tương thích với dầu cách điện và phù hợp với các điều kiện nhiệt độ, áp suất, điện và cơ khí dự kiến.
Việc thay thế phải dựa trên thông số kỹ thuật ban đầu của thiết bị và yêu cầu bảo vệ thực tế chứ không chỉ dựa trên hình dáng bên ngoài. Tất cả đều phải kiểm tra định mức điện áp, định mức dòng điện, khả năng ngắt, đặc tính cầu chì, phương pháp lắp đặt và sự phối hợp.
Không. Cầu chì ngắt dòng điện bằng cách làm nóng chảy phần tử dễ chảy của nó và thường cần thay thế sau khi vận hành. Bộ ngắt mạch sử dụng cơ cấu chuyển mạch và thường có thể được đặt lại sau khi xảy ra sự cố, tùy thuộc vào việc kiểm tra và yêu cầu của nhà sản xuất. Hai thiết bị này có thể được sử dụng cùng nhau trong các hệ thống bảo vệ phối hợp.
Thông tin hữu ích bao gồm công suất máy biến áp, điện áp sơ cấp, điện áp thứ cấp, dòng điện định mức, tần số hệ thống, vị trí lắp đặt, loại máy biến áp, dòng điện sự cố có sẵn, chức năng bảo vệ cần thiết, thiết bị đóng cắt hiện có và các tiêu chuẩn áp dụng.
Không. Các ứng dụng của máy biến áp có sự khác biệt đáng kể. Cầu chì cho máy biến điện áp có thể có các đặc tính điện rất khác so với cầu chì được thiết kế cho máy biến áp phân phối công suất cao. Kết hợp đúng cách là điều cần thiết để bảo vệ đáng tin cậy.
Sự phối hợp giúp đảm bảo rằng thiết bị bảo vệ gần nơi xảy ra lỗi nhất sẽ hoạt động trước tiên khi có thể. Điều này có thể làm giảm sự cố mất điện không cần thiết và cho phép các bộ phận khỏe mạnh của hệ thống điện duy trì được năng lượng.
Cầu chì máy biến áp là bộ phận tương đối nhỏ gọn, có vai trò chính trong việc bảo vệ điện. Giá trị của nó đến từ khả năng đáp ứng với các điều kiện dòng điện bất thường, cách ly các máy biến áp bị lỗi và trong các ứng dụng hạn chế dòng điện, giảm năng lượng truyền tới thiết bị được bảo vệ.
Tuy nhiên, khả năng bảo vệ đáng tin cậy phụ thuộc vào nhiều điều hơn là việc chọn cầu chì có dòng điện danh định chính xác. Đánh giá điện áp, khả năng cắt, đặc tính dòng điện thời gian, sự khởi động của máy biến áp, mức độ lỗi, môi trường lắp đặt, kết cấu máy biến áp và sự phối hợp với các thiết bị bảo vệ khác đều cần được xem xét.
Đối với các dự án máy biến áp trung thế và cao áp, việc lựa chọn cầu chì phù hợp ở giai đoạn thiết kế có thể giảm nguy cơ vận hành phiền toái, cải thiện khả năng cách ly sự cố và hỗ trợ phân phối điện đáng tin cậy hơn.
