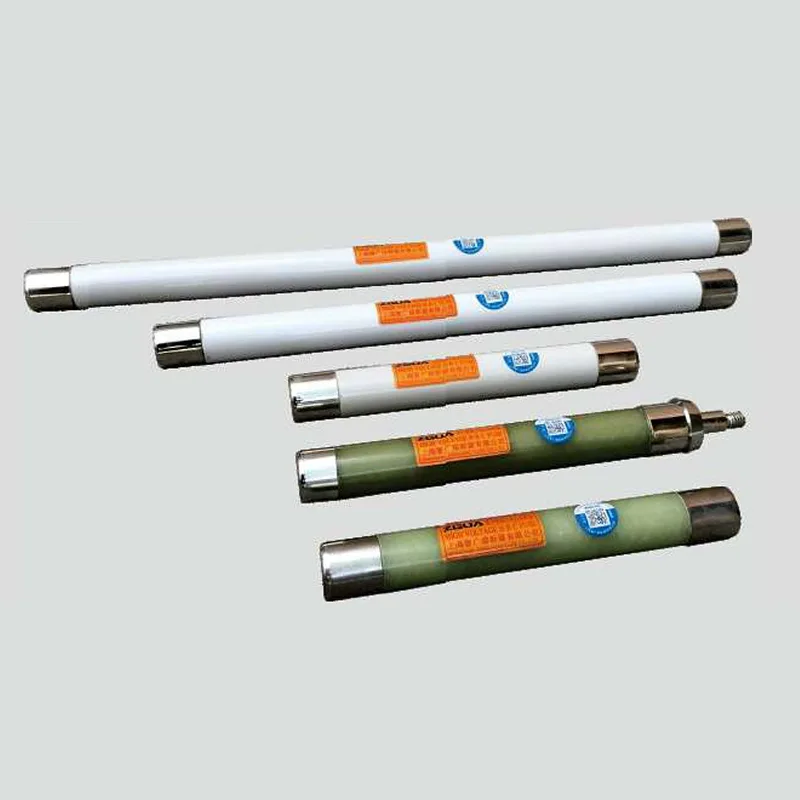

Cầu chì giới hạn dòng điện áp cao để bảo vệ máy biến áp

Cầu chì dòng điện giới hạn điện áp cao để bảo vệ máy biến áp là bộ phận bảo vệ cốt lõi cho máy biến điện áp (PT) trong hệ thống điện. Với hiệu suất bảo vệ chính xác và khả năng cắt đáng tin cậy, chúng được sử dụng rộng rãi trong lưới điện lên đến 66kV, đóng vai trò là thiết bị thiết yếu để đảm bảo vận hành an toàn máy biến điện áp và hiệu suất lưới ổn định. Dưới đây là các kịch bản ứng dụng chính và ưu điểm hiệu suất vượt trội của chúng, phản ánh đầy đủ thế mạnh kỹ thuật và giá trị thực tế của chúng trong cơ sở hạ tầng điện hiện đại.

Các kịch bản triển khai chính

Các thiết bị bảo vệ chuyên nghiệp này được phát triển để đáp ứng các yêu cầu bảo vệ đặc biệt của máy biến điện áp trong các ứng dụng hệ thống điện khác nhau:

Bảo vệ phía sơ cấp cho PT trong lưới điện trung thế và hạ thế

Chúng được sử dụng phổ biến nhất để bảo vệ phía sơ cấp của máy biến điện áp trong lưới điện đến 66kV, đặc biệt là hệ thống 10kV và 35kV. Khi xảy ra các lỗi bên trong PT như ngắn mạch giữa các vòng, ngắn mạch giữa các lớp và đánh thủng cách điện, các cầu chì này sẽ nổ nhanh để ngắt mạch. Điều này ngăn ngừa hư hỏng hoặc nổ PT do quá nhiệt và lỗi ngắn mạch, đồng thời ngăn chặn sự cố lan rộng đến toàn bộ hệ thống điện áp cao. Các mô hình phổ thông bao gồm RN2, RN4 và XRNP và dòng điện định mức 0,5A hoàn toàn phù hợp với các thông số vận hành của máy biến điện áp.

Bảo vệ cho các thiết bị đóng cắt và tủ đo sáng trong nhà

Được lắp đặt rộng rãi trong các tủ PT, tủ kết hợp chống sét PT và phòng đo sáng của trạm biến áp và phòng phân phối điện, những cầu chì này sử dụng cấu trúc plug-in để dễ dàng lắp đặt và thay thế. Kích thước nhỏ gọn của chúng rất phù hợp trong không gian tủ hẹp. Khi kết hợp với bộ ngắt kết nối, chúng tạo thành các mạch bảo vệ PT hoàn chỉnh để đảm bảo hoạt động an toàn và ổn định của hệ thống giám sát và đo lường điện.

Bảo vệ cho PT gắn trên cột và thiết bị phân phối ngoài trời

Cầu chì cao áp loại thả áp cho máy biến điện áp được sử dụng rộng rãi cho các PT gắn trên cột trong mạng lưới phân phối đô thị và nông thôn. Chúng không chỉ có thể bảo vệ máy biến điện áp mà còn chịu được quá điện áp nhất thời và dòng điện khởi động do chuyển mạch lưới hoặc sét đánh, cũng như dòng điện tăng kích thích gây ra bởi quá điện áp cộng hưởng, do đó ngăn chặn hiện tượng cháy cuộn dây PT.

Hệ thống kết nối lưới năng lượng tái tạo và phân phối công nghiệp

Chúng được lắp đặt trong các đường dây thu gom của các nhà máy điện gió và quang điện cũng như hệ thống phân phối điện áp cao của các doanh nghiệp công nghiệp để bảo vệ ổn định cho máy biến điện áp. Chúng đảm bảo đo điện áp chính xác và bảo vệ rơle đáng tin cậy, đồng thời đảm bảo kết nối lưới ổn định của các nguồn năng lượng mới và cung cấp điện liên tục cho sản xuất công nghiệp.

Ưu điểm hiệu suất đặc biệt

Bảo vệ chính xác và cách ly lỗi nhanh chóng

Cầu chì giới hạn dòng điện cao áp để bảo vệ máy biến áp dụng cụ có hiệu suất giới hạn dòng điện tuyệt vời và phản ứng nung chảy nhanh. Chúng có thể loại bỏ các lỗi trong vòng 1-5 mili giây, hạn chế hiệu quả các đỉnh dòng điện ngắn mạch và giảm tác động điện động cũng như hư hỏng do nhiệt. Được trang bị dây cầu chì đặc biệt như dây nichrome, chúng có thể chịu được dòng điện đột ngột thông thường và hoạt động kịp thời chống quá dòng liên tục, mang lại khả năng bảo vệ chính xác cho máy biến điện áp.

Hiệu suất làm nguội hồ quang vượt trội và độ an toàn vận hành cao

Cầu chì dòng giới hạn điện áp cao dùng để bảo vệ máy biến áp dụng cụ sử dụng cấu trúc ống sứ chứa đầy cát thạch anh kín. Hồ quang điện được tạo ra trong quá trình nung chảy có thể được dập tắt ngay lập tức bằng cát thạch anh để tránh hồ quang tái phát và quá điện áp. Các ống cầu chì được làm bằng vật liệu chịu nhiệt độ cao và độ bền cao với khả năng chịu áp lực mạnh và khả năng cắt tuyệt vời, với công suất ngắt trên 1000MVA, đảm bảo ngắt mạch an toàn và đáng tin cậy trong điều kiện sự cố.

Cấu trúc nhỏ gọn, lắp đặt dễ dàng và bảo trì thấp

Nhỏ và nhẹ, những cầu chì này phù hợp với nhiều điều kiện lắp đặt khác nhau. Thiết kế plug-in cho phép thay thế cầu chì nhanh chóng mà không cần dụng cụ chuyên nghiệp, cho phép một người vận hành và tiết kiệm đáng kể thời gian bảo trì. Giao diện tiêu chuẩn có tính tương thích cao với bộ ngắt kết nối, thiết bị đóng cắt và các thiết bị điện khác, giảm bớt khó khăn trong thiết kế kỹ thuật và xây dựng tại chỗ.

Hiệu quả chi phí cao và chi phí trọn đời thấp

So với cầu dao và các thiết bị bảo vệ khác, những cầu chì này có cấu trúc đơn giản, không có bộ phận cơ khí phức tạp, có chi phí mua sắm thấp và chi phí bảo trì hàng ngày gần như bằng không. Chúng có tuổi thọ dài và tỷ lệ hỏng hóc thấp, giúp giảm chi phí vận hành lưới điện hàng ngày một cách hiệu quả. Ngoài ra, khả năng cách ly lỗi nhanh chóng giúp giảm tổn thất do mất điện và cải thiện độ tin cậy cung cấp điện tổng thể.

Khả năng tương thích mạnh mẽ và phạm vi ứng dụng rộng rãi

Có sẵn với nhiều thông số kỹ thuật đa dạng, Cầu chì giới hạn dòng điện cao áp dùng để bảo vệ máy biến áp dụng cụ này tương thích với các mức điện áp, công suất PT và thông số vận hành lưới khác nhau, với dòng điện định mức từ 0,5A đến 6,3A. Nhiều loại khác nhau bao gồm các mẫu trong nhà như XRNP và loại thả ngoài trời đáp ứng các nhu cầu lắp đặt tại chỗ khác nhau, khiến chúng trở thành một trong những thiết bị bảo vệ PT được áp dụng rộng rãi nhất trong hệ thống điện.
