Ngắt kết nối điện áp caolà thành phần quan trọng để cách ly điện an toàn trong hệ thống truyền tải, phân phối, trạm biến áp và hệ thống điện công nghiệp.Huixingcung cấp cho Bộ ngắt kết nối điện áp cao dòng GW4 các cấp điện áp từ 40,5kV đến 252kV, kết hợp khả năng cách ly nhìn thấy được, cách điện chắc chắn, khả năng chống ăn mòn và lắp đặt linh hoạt cho các ứng dụng điện ngoài trời có yêu cầu khắt khe.
Bộ ngắt kết nối điện áp cao được thiết kế để tạo ra khoảng cách ly có thể nhìn thấy rõ ràng sau khi ngắt mạch điện áp cao. Không giống như cầu dao, nó chủ yếu được sử dụng để cách ly điện hơn là làm gián đoạn dòng điện sự cố. Điều này làm cho nó trở thành một thiết bị an toàn thiết yếu trong quá trình kiểm tra, bảo trì, vận hành chuyển mạch và cấu hình hệ thống điện.
Dòng GW4 của Huixing sử dụng cấu trúc xoay ngang hai cột và bao gồm các cấp điện áp 40,5kV, 72,5kV, 126kV, 145kV, 170kV và 252kV. Thiết kế của nó kết hợp các thành phần dẫn điện bằng hợp kim nhôm có độ bền cao, phần cứng chống ăn mòn, công tắc nối đất tùy chọn và cấu trúc cách nhiệt dành cho môi trường ngoài trời đầy thách thức.
Mục lục
- Bộ ngắt kết nối điện áp cao là gì?
- Tại sao Bộ ngắt kết nối điện áp cao lại quan trọng?
- Bộ ngắt kết nối điện áp cao GW4 hoạt động như thế nào?
- Bộ ngắt kết nối điện áp cao được sử dụng ở đâu?
- Ưu điểm chính là gì?
- Người mua nên xem xét những thông số kỹ thuật nào?
- Bạn nên chọn đúng mẫu như thế nào?
- Câu hỏi thường gặp
- Phần kết luận
Bộ ngắt kết nối điện áp cao là gì?
Bộ ngắt điện áp cao, còn được gọi là bộ cách ly điện áp cao, là một thiết bị chuyển mạch cơ học được sử dụng để cung cấp cách ly điện trong các mạch điện áp cao. Mục đích chính của nó là tách một phần của hệ thống điện khỏi mạng lưới điện để nhân viên bảo trì có thể làm việc trên thiết bị trong các điều kiện an toàn được thiết lập phù hợp.
Một trong những đặc điểm quan trọng nhất của nó là khoảng cách ly có thể nhìn thấy được tạo ra khi mở các tiếp điểm chính. Sự phân tách vật lý này cung cấp một dấu hiệu đơn giản rằng phần mạch liên quan đã được cách ly.
Điều quan trọng là phải phân biệt bộ ngắt kết nối với bộ ngắt mạch. Bộ ngắt mạch được thiết kế để ngắt dòng tải thông thường và dòng điện sự cố, trong khi đó, bộ ngắt mạch thường được vận hành khi mạch đã được ngắt điện và nhằm thiết lập một điểm cách ly an toàn.
- Cung cấp một điểm cách ly điện có thể nhìn thấy.
- Hỗ trợ bảo trì an toàn các thiết bị điện áp cao.
- Giúp tách các thanh cái, máy biến áp, đường dây và máy cắt.
- Có thể được cấu hình với một công tắc nối đất để đảm bảo an toàn hơn.
- Hỗ trợ sắp xếp chuyển mạch trong các trạm biến áp và hệ thống truyền tải.
Tại sao Bộ ngắt kết nối điện áp cao lại quan trọng?
Cơ sở hạ tầng điện áp cao đòi hỏi nhiều lớp bảo vệ vì các sự cố về điện, vô tình cấp điện và chuyển mạch không đúng cách có thể gây hư hỏng thiết bị nghiêm trọng và gây nguy hiểm cho con người. Bộ ngắt kết nối được thiết kế phù hợp sẽ góp phần tạo nên cấu trúc an toàn này bằng cách thiết lập một điểm cách ly vật lý đáng tin cậy.
Ví dụ, trong một trạm biến áp, việc bảo trì có thể yêu cầu tách máy biến áp, phần thanh cái, đường dây truyền tải hoặc máy cắt khỏi mạng lưới đang mang điện. Khi mạch liên quan đã được ngắt điện và trình tự chuyển mạch cần thiết đã được hoàn thành, bộ ngắt kết nối có thể thiết lập cách ly cần thiết.
Đối với các hệ thống bao gồm dao nối đất, khóa liên động cơ học có thể giúp thực thi trình tự vận hành chính xác giữa cầu dao cách ly chính và cơ cấu nối đất. Điều này làm giảm khả năng vận hành không an toàn và giúp cải thiện kỷ luật chuyển mạch tổng thể.
Bộ ngắt kết nối điện áp cao GW4 hoạt động như thế nào?

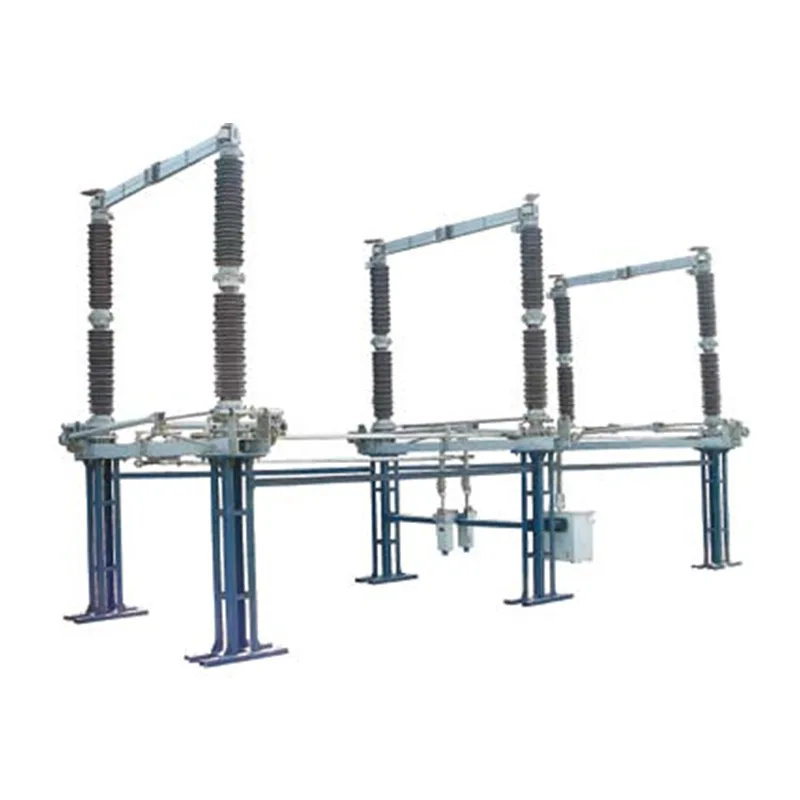

Sê-ri GW4 sử dụng cấu trúc xoay ngang hai cột. Khi cơ chế hoạt động, các bộ phận dẫn điện sẽ quay để tạo khoảng cách ly mở. Khoảng cách tạo ra tạo ra sự tách biệt rõ ràng giữa mạch bị cô lập và phía mang điện.
Thanh dẫn điện sử dụng cấu hình hợp kim nhôm có độ bền cao, trong khi kết nối bện bằng đồng linh hoạt giúp duy trì độ dẫn điện đáng tin cậy. Lò xo thép không gỉ chịu áp suất bên ngoài được sử dụng trong cấu trúc tiếp xúc để duy trì áp suất tiếp xúc ổn định đồng thời chống ăn mòn.
Đối với lắp đặt ngoài trời, các bộ phận kim loại lộ ra ngoài được xử lý mạ kẽm nhúng nóng, trong khi các bộ phận truyền động có thể kết hợp với các chốt bằng thép không gỉ và ống lót composite. Những lựa chọn xây dựng này đặc biệt có giá trị khi thiết bị tiếp xúc với mưa, tuyết, phun muối, bụi công nghiệp, thay đổi nhiệt độ và các áp lực môi trường khác.
Các cấu hình được chọn cũng có thể kết hợp các vòng phân loại và vỏ che chắn. Những thành phần này giúp cải thiện sự phân bố điện trường và giảm nhiễu sóng vô tuyến trong các ứng dụng đòi hỏi điện áp cao.
Bộ ngắt kết nối điện áp cao được sử dụng ở đâu?
Bộ ngắt kết nối điện áp cao có thể được áp dụng trên nhiều cơ sở hạ tầng điện. Cấp điện áp, định mức dòng điện, mức cách điện, cấu hình cơ khí và thiết kế môi trường phù hợp tùy thuộc vào dự án.
Nhà máy điện và trạm biến áp
Trong các cơ sở nhiệt điện, thủy điện, năng lượng mặt trời và các cơ sở sản xuất điện khác, bộ ngắt kết nối có thể cách ly máy biến áp, cầu dao, thanh cái và các thiết bị chính khác. Trong các trạm biến áp, chúng có thể hỗ trợ việc phân chia thanh cái và cách ly bảo trì.
Mạng lưới truyền tải và phân phối
Đường dây truyền tải điện áp cao yêu cầu thiết bị cách ly đáng tin cậy cho các hoạt động bảo trì và chuyển mạch. Tùy thuộc vào cấu hình hệ thống, cầu dao cách ly cũng có thể được sử dụng cùng với máy biến điện áp và thiết bị chống sét.
Dự án năng lượng tái tạo
Các cơ sở quang điện và năng lượng gió lớn đòi hỏi thiết bị chuyển mạch và cách ly đáng tin cậy. Cấu hình 40,5kV và 72,5kV có thể phù hợp cho các ứng dụng năng lượng tái tạo cụ thể, trong khi các mô hình điện áp cao hơn có thể hỗ trợ kết nối lưới và cơ sở hạ tầng trạm biến áp.
Hệ thống điện công nghiệp
Các nhà máy luyện kim, cơ sở hóa chất và các khu công nghiệp lớn khác thường vận hành hệ thống phân phối điện áp cao. Bộ ngắt kết nối mạnh mẽ có thể cung cấp khả năng cách ly bảo trì cho thiết bị nhà xưởng điện áp cao đồng thời mang lại khả năng chống rung và môi trường ô nhiễm.
Đường sắt và hệ thống điện áp cao đặc biệt
Các hệ thống lắp đặt điện áp cao chuyên dụng, bao gồm cả hệ thống điện kéo đường sắt, có thể được hưởng lợi từ các bố trí khóa liên động cơ khí phối hợp với dao cách ly chính và dao nối đất.
Ưu điểm chính của Bộ ngắt kết nối điện áp cao là gì?
Đối với người mua đánh giá nhà cung cấp thiết bị ngắt kết nối điện áp cao, hiệu suất điện chỉ là một phần của quyết định. Độ tin cậy cơ học, khả năng chống chịu môi trường, yêu cầu bảo trì và tính linh hoạt của cấu hình có thể có tác động quan trọng không kém đến hiệu suất vòng đời.
- Vùng phủ sóng điện áp rộng:Dòng GW4 bao gồm các cấp điện áp từ 40,5kV đến 252kV.
- Mang dòng điện đáng tin cậy:Cấu hình hỗ trợ dòng điện định mức lên tới 6300A.
- Hiệu suất cách nhiệt mạnh mẽ:Nhiều mức chịu tần số công nghiệp và xung sét có sẵn trên phạm vi.
- Độ bền ngoài trời:Các thành phần kim loại mạ kẽm và các bộ phận cơ khí chống ăn mòn giúp chịu được điều kiện thời tiết khắc nghiệt.
- Cấu hình nối đất linh hoạt:Công tắc nối đất có thể được cấu hình ở hai bên của đế, với cách bố trí nối đất đơn hoặc đôi.
- Giảm yêu cầu bảo trì:Các bộ phận mô-đun và kết cấu cơ khí hướng tới bảo trì giúp đơn giản hóa việc kiểm tra và thay thế.
- Khả năng thích ứng với môi trường khắc nghiệt:Sản phẩm được thiết kế cho nhiệt độ từ -40°C đến +40°C, tốc độ gió mạnh lên tới 34m/s, lớp phủ băng lên tới 10mm và các ứng dụng ở độ cao lên tới 4000m.
Người mua nên xem xét những thông số kỹ thuật nào?
Lựa chọn kỹ thuật phải luôn dựa trên mạng điện thực tế, điều kiện môi trường, cấu hình lắp đặt và các tiêu chuẩn dự án hiện hành. Các thông số kỹ thuật đại diện sau đây minh họa phạm vi có sẵn trong Sê-ri GW4.
| tham số | GW4-40.5 | GW4-72.5 | GW4-126 | GW4-145 | GW4-170 | GW4-252 |
|---|---|---|---|---|---|---|
| Điện áp định mức | 40,5 kV | 72,5 kV | 126 kV | 145 kV | 170 kV | 252 kV |
| Xếp hạng hiện tại | 630–4000 A | 630–3150 A | Lên tới 3150 A | Phụ thuộc dự án | Phụ thuộc dự án | Phụ thuộc dự án |
| Thời gian ngắn chịu được hiện tại | 31,5/40 kA | 25–50 kA | 40/50kA | Phụ thuộc dự án | Phụ thuộc dự án | Phụ thuộc dự án |
| Đỉnh chịu được hiện tại | 80/100 kA | 63–125 kA | 100/125 kA | Phụ thuộc dự án | Phụ thuộc dự án | Phụ thuộc dự án |
| Độ bền cơ học | ≥5000 hoạt động | |||||
Các thông số lựa chọn khác bao gồm điện áp chịu tần số công nghiệp, điện áp chịu xung sét, khoảng cách đường rò, khoảng cách cách ly, tải cơ học đầu cuối, cường độ cách điện, cấu hình lắp đặt và yêu cầu nối đất.
Bạn nên chọn đúng mẫu như thế nào?
Việc chọn đúng bộ ngắt kết nối điện áp cao đòi hỏi nhiều hơn việc phù hợp với điện áp danh định của hệ thống. Đánh giá thông số kỹ thuật chuyên nghiệp nên xem xét môi trường vận hành hoàn chỉnh và mạng lưới điện.
- Xác định điện áp hệ thống.Chọn loại điện áp phù hợp với yêu cầu phối hợp mạng và cách điện thực tế.
- Xác nhận dòng điện liên tục.Dòng điện định mức phải đủ cho điều kiện hoạt động bình thường và tải hệ thống dự kiến.
- Đánh giá điều kiện ngắn mạchKiểm tra các yêu cầu hiện tại về thời gian ngắn và mức chịu đựng cao nhất so với mức lỗi dự kiến.
- Xem xét các yêu cầu cách nhiệt.Xem xét điện áp chịu được tần số công nghiệp, điện áp chịu được xung sét, khoảng cách đường dây, độ cao và mức độ ô nhiễm.
- Đánh giá môi trường cài đặt.Nhiệt độ, gió, băng, phun muối, ô nhiễm công nghiệp, độ cao và điều kiện địa chấn có thể ảnh hưởng đến cấu hình thích hợp.
- Xác định cách bố trí nối đất.Xác định xem có cần một dao nối đất đơn, cấu hình nối đất đôi hoặc cách sắp xếp khác hay không.
- Kiểm tra các yêu cầu cơ khí và bảo trì.Xem xét tần suất hoạt động, không gian lắp đặt, khả năng tiếp cận để bảo trì và khả năng tương thích với cách bố trí trạm biến áp hiện có.
Đối với các dự án truyền tải và phân phối lớn, nên trao đổi kỹ thuật với nhà sản xuất có kinh nghiệm trước khi hoàn thiện thông số kỹ thuật của thiết bị. Điều này giúp đảm bảo rằng cấu hình đã chọn phù hợp với các yêu cầu về điện, cơ và môi trường của hệ thống.
Câu hỏi thường gặp về thiết bị ngắt kết nối điện áp cao
Mục đích chính của bộ ngắt kết nối điện áp cao là gì?
Mục đích chính là cung cấp khả năng cách ly điện đáng tin cậy và khe cách ly có thể nhìn thấy được trong mạch điện áp cao sau khi mạch được ngắt điện đúng cách. Nó hỗ trợ các thủ tục bảo trì và chuyển đổi an toàn.
Sự khác biệt giữa bộ ngắt kết nối và bộ ngắt mạch là gì?
Bộ ngắt mạch được thiết kế để ngắt dòng tải thông thường và dòng điện sự cố, trong khi bộ ngắt mạch chủ yếu nhằm mục đích cách ly điện. Thông thường, không nên sử dụng bộ ngắt kết nối để thay thế cho bộ ngắt mạch khi cần ngắt sự cố.
Dòng Huixing GW4 bao gồm dải điện áp nào?
Dòng GW4 bao gồm các loại điện áp từ 40,5kV đến 252kV, bao gồm các cấu hình 40,5kV, 72,5kV, 126kV, 145kV, 170kV và 252kV.
Dao cách ly điện áp cao có thể được trang bị dao nối đất không?
Đúng. Sê-ri GW4 có thể được cấu hình với các dao nối đất, bao gồm cả bố trí nối đất đơn và nối đất đôi. Khóa liên động cơ học cũng có thể giúp kiểm soát trình tự vận hành.
Dòng GW4 có phù hợp cho các ứng dụng ngoài trời không?
Đúng. Thiết kế này dành cho các hệ thống điện ngoài trời và kết hợp các bộ phận cơ khí chống ăn mòn và các bộ phận bằng thép mạ kẽm nhúng nóng. Khả năng môi trường được chỉ định cũng bao gồm nhiệt độ từ -40°C đến +40°C và điều kiện thời tiết khắc nghiệt ngoài trời.
Kết luận: Tại sao nên chọn Bộ ngắt kết nối điện áp cao cho cơ sở hạ tầng nguồn điện quan trọng?
Một người đáng tin cậyNgắt kết nối điện áp caocung cấp lớp cách ly điện thiết yếu cho các trạm biến áp, mạng lưới truyền tải, các dự án năng lượng tái tạo, nhà máy điện và hệ thống điện áp cao công nghiệp. Với các cấp điện áp từ 40,5kV đến 252kV, khả năng cách điện chắc chắn, kết cấu chống ăn mòn, cấu hình nối đất linh hoạt và mức độ bền cơ học ít nhất 5000 lần vận hành, Dòng GW4 được thiết kế cho các ứng dụng hệ thống điện đòi hỏi khắt khe.
Đối với các kỹ sư dự án, nhà thầu EPC, công ty điện lực và người mua thiết bị điện đang tìm kiếm nhà sản xuất và nhà cung cấp đáng tin cậy của Trung Quốc, Huixing có thể cung cấp các giải pháp cách ly điện áp cao phù hợp với các mức điện áp, định mức dòng điện, điều kiện môi trường và yêu cầu lắp đặt khác nhau.Liên hệ với chúng tôihôm nay để thảo luận về thông số kỹ thuật của dự án, yêu cầu thông tin kỹ thuật và tìm cấu hình ngắt kết nối điện áp cao phù hợp cho hệ thống điện của bạn.
