Huệ Hưngcung cấpgiải pháp cách điện cao ápđược thiết kế để cách điện đáng tin cậy và hỗ trợ cơ khí trong hệ thống truyền tải và phân phối. Với các ứng dụng điện áp bao phủ 45kV–220kV cho dòng sản phẩm đặc trưng của mình, những chất cách điện này giúp bảo vệ đường dây trên không, trạm biến áp, cơ sở năng lượng tái tạo và mạng lưới điện công nghiệp chống lại các áp lực về điện và môi trường.
Chất cách điện cao thế là một thành phần thiết yếu của cơ sở hạ tầng điện hiện đại. Nó tách các dây dẫn mang điện khỏi các cấu trúc nối đất, hỗ trợ các thiết bị điện và giúp ngăn chặn dòng điện rò rỉ và phóng điện. Việc chọn chất cách điện phù hợp đòi hỏi nhiều thứ hơn là chỉ phù hợp với định mức điện áp: các kỹ sư cũng phải đánh giá vật liệu cách điện, khoảng cách đường rò, độ bền cơ học, mức độ ô nhiễm, nhiệt độ, kích thước lắp đặt và các tiêu chuẩn áp dụng. Hướng dẫn này giải thích các loại chính, ứng dụng, tiêu chí lựa chọn và cân nhắc bảo trì cho hệ thống cách điện điện áp cao, giúp các nhà phát triển dự án và nhóm mua sắm đưa ra quyết định sáng suốt hơn.
Chất cách điện cao áp là một thành phần điện giúp ngăn chặn dòng điện không mong muốn giữa các dây dẫn mang điện và các cấu trúc nối đất đồng thời cung cấp hỗ trợ cơ học theo yêu cầu của việc lắp đặt. Nó thường được sử dụng trên các tháp truyền tải, thanh cái trạm biến áp, thiết bị ngắt kết nối, máy cắt và các thiết bị điện áp cao khác.
Trong mạng điện, sự cố cách điện có thể dẫn đến phóng điện, hư hỏng thiết bị, mất điện ngoài kế hoạch và các mối nguy hiểm về an toàn. Một chất cách điện được chỉ định phù hợp giúp duy trì độ hở điện và chịu được điện áp hoạt động, xung chuyển mạch, xung sét và tải cơ học.
Dòng sản phẩm nổi bật của Huixing bao gồm các ứng dụng 45kV–220kV và cung cấp nhiều tùy chọn vật liệu cách điện. Việc lựa chọn thiết bị điện áp cao dành cho truyền tải điện, trạm biến áp, dự án năng lượng tái tạo và hệ thống phân phối công nghiệp.
Khi lập kế hoạch dự án, điều quan trọng là phải phân biệt điện áp hệ thống với điện áp định mức tối đa của thiết bị và mức cách điện yêu cầu. Các giá trị này có liên quan nhưng không thể thay thế cho nhau. Thông số kỹ thuật cuối cùng phải tuân theo thiết kế điện của dự án và các yêu cầu tiện ích hiện hành.
Vật liệu cách điện ảnh hưởng đến hiệu suất điện, hoạt động cơ học, khả năng chống chịu môi trường, trọng lượng và yêu cầu bảo trì. Ba lựa chọn được sử dụng rộng rãi là hỗn hợp sứ, thủy tinh và cao su silicon.

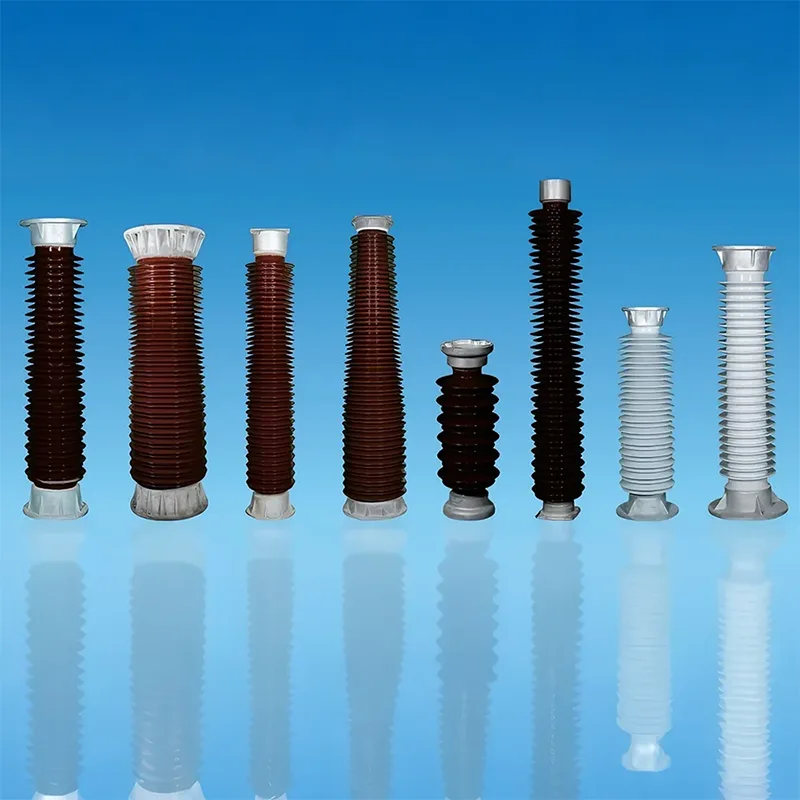

Sứ cung cấp hiệu suất cách điện, độ cứng và khả năng chống chịu với nhiều điều kiện hoạt động ngoài trời. Trụ cách điện bằng sứ thường được sử dụng để đỡ các thanh cái và các thiết bị điện trong trạm biến áp. Sự phù hợp của chúng phụ thuộc vào định mức điện, tải trọng cơ học, thiết kế bề mặt và môi trường lắp đặt được chỉ định.
Kính được sử dụng rộng rãi trong các ứng dụng truyền tải trên cao. Tính chất điện và đặc tính bề mặt của nó làm cho nó phù hợp với các thiết kế hệ thống treo và cách điện cụ thể. Các kỹ sư nên xác minh xếp hạng cơ học, hiệu suất ô nhiễm và khả năng tương thích với phần cứng đường dây của chất cách điện thủy tinh đã chọn.
Thiết kế composite thường kết hợp lõi chịu lực với vỏ polymer cách điện. Cao su silicon có thể cung cấp các đặc tính bề mặt kỵ nước hữu ích và trọng lượng tương đối thấp. Những đặc tính này có thể có lợi ở các khu vực ven biển, môi trường công nghiệp bị ô nhiễm và các công trình lắp đặt nơi xử lý các vấn đề về trọng lượng.
Không có vật liệu nào là tốt nhất trên toàn cầu. Việc lựa chọn nên xem xét ứng dụng, mức độ tiếp xúc với môi trường, yêu cầu về điện, tải trọng cơ học, điều kiện sử dụng dự kiến và tài liệu kỹ thuật đã được xác minh của nhà sản xuất.
Chất cách điện tách các dây dẫn mang điện khỏi các tháp truyền tải nối đất đồng thời hỗ trợ tải trọng do trọng lượng dây dẫn, gió và khả năng tích tụ băng gây ra. Việc bố trí hệ thống treo và lực căng được lựa chọn theo cấu hình đường dây, độ căng của dây dẫn và thiết kế kết cấu.
Các trạm biến áp sử dụng chất cách điện sau để đỡ các thanh cái và duy trì khoảng trống xung quanh cầu dao cách ly, cầu dao và các thiết bị điện khác. Độ bền cơ học cần thiết và cấu hình lắp đặt phụ thuộc vào cách bố trí thiết bị và tải trọng vận hành.
Các cơ sở năng lượng tái tạo yêu cầu cách điện đáng tin cậy tại các kết nối máy biến áp, thanh cái điện áp cao và các điểm kết nối lưới. Việc lựa chọn chất cách điện phải tính đến thiết kế điện, khả năng tiếp xúc ngoài trời và điều kiện môi trường tại địa điểm.
Các nhà máy sản xuất, hoạt động khai thác mỏ, cơ sở hóa chất và các khu công nghiệp lớn khác có thể vận hành mạng lưới phân phối điện áp cao chuyên dụng. Vật liệu cách nhiệt phù hợp giúp duy trì sự cách ly an toàn giữa các bộ phận mang điện và các kết cấu đỡ được nối đất, đặc biệt ở những nơi có bụi, độ ẩm hoặc chất gây ô nhiễm ăn mòn.
Khám phá trang sản phẩm cách điện cao áp của Huixing để biết thông tin sản phẩm và thông số kỹ thuật hiện có.
Những lợi ích này phụ thuộc vào thông số kỹ thuật, chất lượng sản xuất, phương pháp lắp đặt và điều kiện vận hành chính xác. Không chất cách điện nào có thể loại bỏ mọi nguy cơ hỏng hóc về điện, vì vậy việc bảo vệ ở cấp độ hệ thống và kiểm tra định kỳ vẫn rất cần thiết.
Trước khi đặt hàng, các kỹ sư nên so sánh định mức điện với độ bền cơ học cần thiết, khoảng cách đường dây, chiều cao tổng thể, kích thước lắp đặt và trọng lượng. Thông tin sản phẩm của Huixing bao gồm bảng thông số kỹ thuật của tấm cách điện bằng sứ với các mẫu dành cho một số loại điện áp, bao gồm các ứng dụng hệ thống 110kV và 220kV.
| tham số | Ví dụ hoặc tài liệu tham khảo | Tại sao nó quan trọng |
|---|---|---|
| Cấp điện áp | Dự án cụ thể; ví dụ bao gồm 110kV và 220kV | Thiết lập ứng dụng điện cần thiết và phối hợp cách điện. |
| Vật liệu cách điện | Hỗn hợp sứ, thủy tinh hoặc cao su silicon | Ảnh hưởng đến thiết kế cơ khí, sự phù hợp với môi trường và các cân nhắc về bảo trì. |
| Sức mạnh đúc hẫng | Phụ thuộc vào mô hình; tính bằng kN | Cho biết khả năng chịu tải uốn được chỉ định của chất cách điện sau. |
| Sức mạnh xoắn | Phụ thuộc vào mô hình; được biểu thị bằng kN·m | Giúp thiết lập sự phù hợp khi tải xoắn có liên quan. |
| Khoảng cách đường rò | Phụ thuộc vào mô hình; tính bằng mm | Hỗ trợ hiệu suất cách nhiệt bề mặt cần thiết khi tiếp xúc với ô nhiễm và độ ẩm. |
| Chiều cao tổng thể | Phụ thuộc vào mô hình; tính bằng mm | Xác định khoảng trống lắp đặt và bố trí thiết bị. |
| Kích thước lắp đặt | Cấu hình lỗ lắp trên và dưới được chỉ định | Đảm bảo khả năng tương thích với các cấu trúc hỗ trợ và phần cứng kết nối. |
| Cân nặng | Phụ thuộc vào mô hình; tính bằng kg | Ảnh hưởng đến việc lập kế hoạch vận chuyển, nâng hạ và lắp đặt. |
Ví dụ: bảng cách điện bằng sứ được công bố của Huixing liệt kê mẫu C6-550-3150 cho điện áp hệ thống 110kV, với độ bền đúc hẫng 6kN, độ bền xoắn 4kN·m, khoảng cách đường rò danh nghĩa 3.150mm và chiều cao tổng thể 1.220mm. Trọng lượng được liệt kê là 57kg. Các giá trị này áp dụng cho kiểu máy cụ thể đó và không được khái quát cho các chất cách điện khác.
Đối với các ứng dụng điện áp cao hơn, cùng một bảng sản phẩm cũng bao gồm các mô hình hệ thống 220kV với các thông số cơ học, kích thước và trọng lượng khác nhau. Luôn xác nhận bản vẽ hiện tại và bảng dữ liệu kỹ thuật trước khi mua vì mô hình đã chọn và yêu cầu của dự án sẽ xác định cấu hình cuối cùng.
Quyết định mua hàng đáng tin cậy bắt đầu từ các yêu cầu kỹ thuật của dự án chứ không chỉ dựa vào giá cả. Sử dụng danh sách kiểm tra sau để so sánh các sản phẩm phù hợp.
Khi yêu cầu báo giá, hãy cung cấp loại điện áp, loại lắp đặt, điều kiện môi trường, định mức cơ học cần thiết, số lượng, tiêu chuẩn áp dụng và địa điểm giao hàng. Thông tin này giúp nhà cung cấp xác định mẫu mã phù hợp và giảm rủi ro về thông số kỹ thuật không phù hợp.
Ngay cả một chất cách điện được lựa chọn chính xác cũng có thể hoạt động kém nếu nó bị hỏng trong quá trình vận chuyển hoặc lắp đặt không đúng cách. Quá trình kiểm tra và lắp đặt có kỷ luật giúp duy trì hiệu suất cơ và điện như mong muốn.
Tần suất kiểm tra phải phản ánh chính sách bảo trì, tình trạng thiết bị, mức độ nghiêm trọng của môi trường và lịch sử vận hành của công ty điện lực. Các cơ sở lắp đặt ven biển hoặc có mức độ ô nhiễm cao có thể yêu cầu các biện pháp kiểm tra và làm sạch khác với môi trường sạch hơn. Các quyết định bảo trì phải dựa trên các yêu cầu về địa điểm được ghi lại thay vì một lịch trình chung.
Mục đích chính của nó là cách ly điện các dây dẫn hoặc bộ phận mang điện khỏi các cấu trúc nối đất đồng thời cung cấp hỗ trợ cơ học theo yêu cầu của quá trình lắp đặt. Nó giúp ngăn chặn dòng điện rò rỉ và phóng điện khi được lựa chọn và lắp đặt chính xác.
Vật liệu composite bằng sứ, thủy tinh và cao su silicon là những lựa chọn phổ biến. Sự lựa chọn tốt nhất phụ thuộc vào yêu cầu điện áp, tải cơ học, mức độ ô nhiễm, thời tiết, thiết kế lắp đặt và cân nhắc bảo trì.
Huệ Hưng mô tả dòng sản phẩm cách điện cao áp đặc trưng của nó bao gồm các ứng dụng 45kV–220kV. Bảng cách điện bằng sứ được xuất bản của nó cũng liệt kê các mẫu được chọn cho các cấp điện áp hệ thống khác. Người mua nên xác nhận mô hình chính xác và đánh giá cần thiết cho dự án của họ.
Khoảng cách đường rò phải được xác định từ các yêu cầu phối hợp cách điện hiện hành, mức độ ô nhiễm, điều kiện môi trường và các tiêu chuẩn liên quan. Nó không nên được lựa chọn chỉ bằng cách phù hợp với điện áp hệ thống danh nghĩa.
Yêu cầu bảng dữ liệu kỹ thuật, bản vẽ kích thước được phê duyệt, báo cáo thử nghiệm áp dụng, tài liệu kiểm tra, hướng dẫn lắp đặt và xác nhận các tiêu chuẩn cần thiết. Tài liệu dành riêng cho dự án giúp xác minh rằng sản phẩm đã chọn phù hợp với thiết kế kỹ thuật.
Có, miễn là thiết kế đã chọn phù hợp với tình trạng ô nhiễm, phun muối, độ ẩm, nhiệt độ và khả năng tiếp xúc với hóa chất của địa điểm. Lựa chọn vật liệu, khoảng cách đường dây, lập kế hoạch bảo trì và xác minh dự án cụ thể là rất quan trọng đối với các môi trường này.
Chất cách điện cao áp là một phần quan trọng của cơ sở hạ tầng điện an toàn và đáng tin cậy. Hiệu suất của nó phụ thuộc vào sự kết hợp chính xác của xếp hạng điện, độ bền cơ học, khoảng cách đường dây, lựa chọn vật liệu, sự phù hợp với môi trường và chất lượng lắp đặt. Việc xem xét kỹ thuật kỹ lưỡng trước khi mua sắm có thể giảm thiểu các vấn đề về khả năng tương thích, cải thiện kế hoạch bảo trì và hỗ trợ độ tin cậy lâu dài của mạng.
Huệ Hưng cung cấp các giải pháp cách điện cao áp cho đường dây truyền tải, trạm biến áp, cơ sở năng lượng tái tạo và hệ thống điện công nghiệp. Nếu bạn đang tìm nguồn cách điện để lắp đặt mới, nâng cấp lưới điện hoặc thay thế thiết bị, hãy xem lại thông số kỹ thuật của sản phẩm vàliên hệ với chúng tôivới cấp điện áp, yêu cầu cơ học, môi trường vận hành và số lượng dự án. Nhóm của Huixing có thể giúp bạn xác định cấu hình phù hợp và cung cấp thông tin kỹ thuật cần thiết cho việc đánh giá hoạt động mua sắm của bạn.
