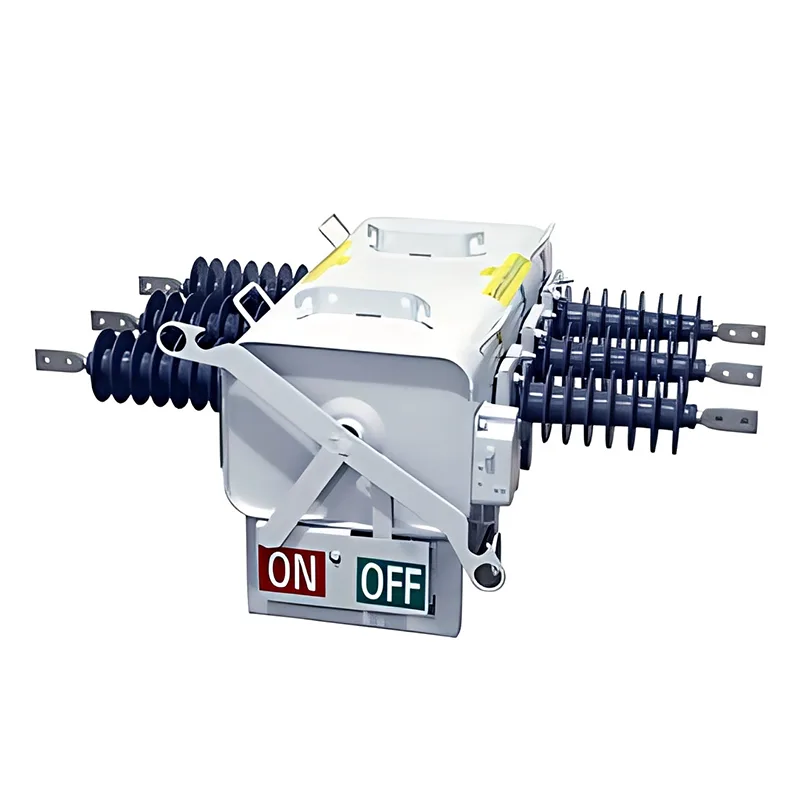

Công tắc ngắt tải

Cầu dao cắt tải trung thế là thiết bị chuyển mạch đa năng được thiết kế để điều khiển và cách ly tải điện trong hệ thống phân phối điện 10–35kV. Là thành phần thiết yếu để cải thiện tính linh hoạt và độ tin cậy của lưới điện, các thiết bị này cho phép chuyển mạch an toàn các dòng tải thông thường và cung cấp khả năng cách ly sự cố tạm thời. Được thiết kế cho cả ứng dụng trong nhà và ngoài trời, công tắc ngắt tải trung thế đã trở thành giải pháp ưu tiên để phân đoạn đường dây, bảo vệ máy biến áp và các điểm phân phối từ xa, nơi mà các máy cắt toàn bộ sẽ phức tạp và tốn kém một cách không cần thiết.

Các kịch bản triển khai chính

Phân đoạn và điểm ràng buộc trong mạng lưới phân phối trên cao

Được lắp đặt tại các điểm phân đoạn và điểm nối của đường dây phân phối trên không ngoài trời 10–35kV, chúng có thể thường xuyên đóng và cắt dòng tải định mức. Điều này cho phép điều khiển từng đoạn đường dây, truyền tải và cách ly tạm thời các đoạn bị sự cố, tăng cường đáng kể tính linh hoạt trong vận hành của mạng lưới phân phối.

Trạm biến áp phía cao áp và đầu cuối đường dây nhánh

Được lắp đặt ở phía cao áp của trạm biến áp phân phối và ở đầu đường dây nhánh, các thiết bị này hoạt động phối hợp với cầu chì. Trong điều kiện hoạt động bình thường, chúng xử lý các hoạt động chuyển đổi dòng tải, đồng thời cầu chì nhanh chóng loại bỏ các lỗi ngắn mạch - tạo ra sự kết hợp "điều khiển + bảo vệ" hiệu quả.

Tích hợp thiết bị gắn trên cột ngoài trời

Chúng tương thích với các thiết bị gắn trên cột ngoài trời trong mạng lưới phân phối ở thành thị và nông thôn, bao gồm các phụ kiện của thiết bị chính vòng và thiết bị đầu cuối của thiết bị bù công suất phản kháng. Các công tắc ngắt tải trung áp này hoạt động đáng tin cậy trong phạm vi nhiệt độ rộng từ -40°C đến +70°C, thích ứng với môi trường có tính ăn mòn cao và có thể áp dụng ở độ cao lên tới 3000 mét, hoàn toàn phù hợp với các điều kiện hoạt động ngoài trời phức tạp.

Trạm phân phối không giám sát và địa điểm từ xa

Lý tưởng cho các trạm phân phối không cần giám sát, trạm biến áp dạng hộp và các địa điểm phân phối từ xa. Chúng hỗ trợ cả chế độ vận hành thủ công và tự động, thực hiện chuyển đổi tải thông thường và xử lý lỗi tạm thời mà không cần giám sát liên tục tại chỗ, giúp cắt giảm đáng kể chi phí vận hành và bảo trì.

Ưu điểm hoạt động khác biệt

Cầu dao cắt tải trung thế có bốn ưu điểm vận hành cốt lõi, khiến chúng trở thành thiết bị không thể thiếu trong hệ thống phân phối điện hiện đại:

Khả năng kiểm soát và bảo vệ kết hợp

Chúng có khả năng đóng, mang và ngắt dòng tải định mức trong điều kiện mạch bình thường và có hiệu suất chuyển mạch thường xuyên vượt trội. Mặc dù không thể ngắt hoàn toàn dòng điện ngắn mạch một cách độc lập, nhưng chúng có thể hoạt động cùng với các cầu chì mắc nối tiếp để xử lý các sự cố ngắn mạch một cách hiệu quả, phù hợp với phân đoạn đường dây, đường dây nối, mạch nhánh và các tình huống đa dạng khác.

Cấu trúc tối ưu hóa và hiệu quả chi phí cao

Không giống như cầu dao, cầu dao cắt tải trung thế không cần hệ thống dập hồ quang phức tạp hoặc chỉ có cấu trúc ngăn chặn hồ quang cơ bản, có kích thước nhỏ hơn và chi phí thấp hơn. Cấu trúc nhỏ gọn giúp đơn giản hóa cách bố trí tổng thể của thiết bị phân phối điện và giảm đầu tư dự án cũng như chiếm dụng không gian.

Khả năng thích ứng môi trường mạnh mẽ và hiệu suất bền bỉ

Vỏ bọc sử dụng thép không gỉ 304 được xử lý phun bột, mang lại khả năng chống ăn mòn vượt trội để hoạt động ổn định ở những khu vực ăn mòn nặng. Các tiếp điểm và ngón tay tiếp xúc được làm bằng đồng T2 được mạ tích hợp để tránh ăn mòn điện hóa. Công tắc hoạt động ổn định ở độ cao lên tới 3000 mét và ở nhiệt độ từ -40°C đến +70°C, đảm bảo độ tin cậy cao khi vận hành ngoài trời.

Hoạt động linh hoạt và tuổi thọ dịch vụ dài hơn

Có sẵn ở các loại vận hành thủ công và tự động, chúng có thể được tùy chỉnh để đáp ứng các yêu cầu đa dạng tại chỗ. Với độ bền cơ học là 6.000 lần thao tác, chúng có thể chịu đựng được việc chuyển đổi thường xuyên trong thời gian dài mà không gặp sự cố. Yêu cầu bảo trì định kỳ thấp giúp giảm chi phí vận hành lưới điện một cách hiệu quả và giảm tần suất mất điện.
