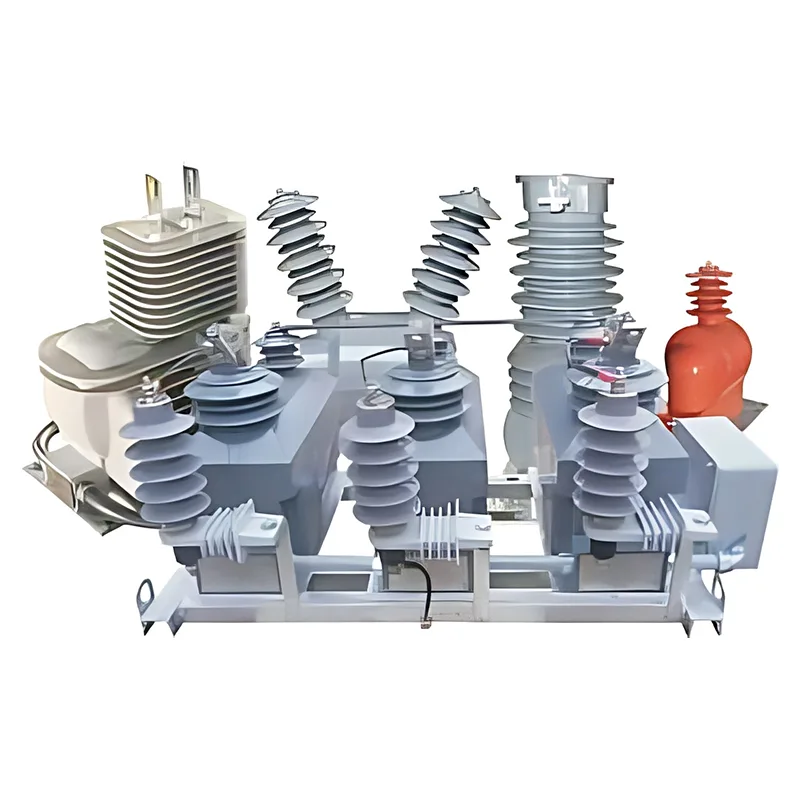

Máy biến áp trung thế

Máy biến áp dụng cụ trung thế là thiết bị cảm biến và đo lường cốt lõi cho hệ thống phân phối điện 10–17,5kV. Chúng giảm chính xác dòng điện và điện áp cao thành tín hiệu mức thấp tiêu chuẩn để đo năng lượng, giám sát hệ thống và rơle bảo vệ. Đóng vai trò là liên kết quan trọng giữa mạch điện cao áp và hệ thống điều khiển điện áp thấp, chúng tuân thủ các tiêu chuẩn quốc tế và cung cấp hỗ trợ dữ liệu vững chắc để vận hành lưới điện an toàn, hiệu quả và ổn định.

Ứng dụng trường chính

Mạch đo sáng và bảo vệ trong trạm biến áp ngoài trời

Được lắp đặt trong các vòng đo sáng và bảo vệ của trạm biến áp ngoài trời 10–17,5kV, chúng thu thập tín hiệu dòng điện và điện áp một cách đồng bộ để đáp ứng các yêu cầu đo năng lượng có độ chính xác cao. Hoàn toàn tuân thủ tiêu chuẩn IEC 60044-1 và ANSI C57.13, chúng đạt được khả năng thu thập dữ liệu ổn định và chính xác cao cho việc thanh toán tiền điện và quản lý vận hành lưới điện.

Mạch bảo vệ cho đường dây và thiết bị phân phối

Áp dụng cho mạch bảo vệ của đường dây phân phối trung thế, máy biến áp điện và dãy tụ điện, những máy biến áp này chịu được dòng điện nhiệt ngắn hạn định mức 80In trong 1 giây và dòng điện động định mức 2,5×80In. Chúng nhanh chóng nắm bắt các tín hiệu lỗi để hỗ trợ bảo vệ quá tải và ngắn mạch cho thiết bị điện.

Phụ kiện cho thiết bị điện ngoài trời

Được tùy chỉnh để phù hợp với các bộ phận tích hợp cho công tắc gắn trên cột ngoài trời, bộ phận mạch vòng và các thiết bị điện ngoài trời khác, chúng được trang bị ống lót tường ngoài trời loại CPE. Cấu trúc này cho phép vận hành ổn định ngoài trời mà không cần thêm vỏ bảo vệ hoặc kết cấu phụ trợ.

Lắp đặt phân phối nhỏ gọn có không gian hạn chế

Lý tưởng cho các trạm phân phối nhỏ gọn và trạm biến áp kiểu hộp có không gian hạn chế, các máy biến áp kiểu đúc tích hợp này kết hợp 3CT và 3PT thành một khối duy nhất để giảm đáng kể không gian lắp đặt. Với mức cách điện đầu cuối 600V, chúng hoàn toàn phù hợp với cách bố trí thiết bị điện có mật độ dày đặc.

Ưu điểm kỹ thuật hấp dẫn

Máy biến áp đo lường trung áp có năm thế mạnh kỹ thuật nổi bật, khiến chúng trở thành sản phẩm lý tưởng cho mạng phân phối trung thế hiện đại:

Thiết kế tích hợp tiết kiệm không gian và giảm chi phí

Cấu trúc đúc tất cả trong một tích hợp 3CT và 3PT giúp loại bỏ việc lắp đặt riêng biệt các máy biến dòng điện và điện áp. Nó giảm thiểu không gian lắp đặt một cách hiệu quả, đơn giản hóa hệ thống dây điện tại chỗ và giảm chi phí xây dựng tổng thể của dự án.

Khả năng thích ứng ngoài trời vượt trội và độ tin cậy vận hành

Sử dụng vật liệu cách nhiệt bằng nhựa đúc hiệu suất cao với mức cách điện 17,5/38/95kV, chúng có khả năng chống chịu thời tiết tuyệt vời và phù hợp để lắp đặt trực tiếp ngoài trời. Chúng có thể chịu được các tác động nhiệt và điện động nghiêm trọng do đoản mạch gây ra, có tỷ lệ hỏng hóc dài hạn cực thấp.

Khả năng chịu quá tải vượt trội cho các điều kiện vận hành phức tạp

Chúng hỗ trợ hoạt động liên tục ở mức 120% dòng định mức (1,2In) và có thể hoạt động ở mức quá tải dòng định mức 130%~150% trong tối đa 8 giờ. Khả năng thích ứng quá tải tuyệt vời đáp ứng nhu cầu biến động tải thường xuyên của mạng lưới phân phối hiện đại.

Độ tin cậy kép cho các chức năng đo lường và bảo vệ

Với hệ số an toàn của thiết bị là FS=5 và điện áp cuộn thứ cấp ổn định là 3kVef, chúng đảm bảo truyền tín hiệu chính xác. Chúng đáp ứng các tiêu chuẩn có độ chính xác cao về đo năng lượng và phát ra tín hiệu ngắt đáng tin cậy cho các thiết bị bảo vệ. Hoàn toàn tuân thủ tiêu chuẩn IEC 61869-1 và IEC 61869-4, chúng có khả năng tương thích rộng rãi với các cơ sở lưới điện toàn cầu.

Dễ dàng cài đặt, bảo trì thấp, tuổi thọ dài

Thiết kế nhỏ gọn được hiệu chuẩn trước của chúng không yêu cầu vận hành phức tạp tại chỗ và cho phép lắp đặt ngoài trời mà không cần bảo vệ thêm. Vỏ nhựa đúc mang lại hiệu quả chống ẩm, chống bụi và chống lão hóa tuyệt vời, hầu như không cần bảo trì định kỳ. Chỉ cần kiểm tra trực quan thường xuyên để đảm bảo hoạt động ổn định lâu dài, mang lại tính thực tiễn cao và tiết kiệm chi phí.
