Huệ Hưngcung cấp thiết kế chuyên nghiệpPhụ kiện đầu nối trạm biến ápdành cho các dự án cơ sở hạ tầng điện, nơi cần có các kết nối cơ học an toàn, hiệu suất điện ổn định và khả năng chống ăn mòn lâu dài. Được thiết kế để kết nối thiết bị, lắp đặt thanh cái, nối dây dẫn và lắp ráp kết cấu, những phụ kiện này giúp các kỹ sư điện lực xây dựng hệ thống trạm biến áp đáng tin cậy cho các môi trường vận hành đòi hỏi khắt khe.
Tóm tắt bài viết:Phụ kiện đầu nối trạm biến áp là bộ phận nhỏ nhưng quan trọng trong trạm biến áp. Chúng kết nối dây dẫn, thanh cái, chất cách điện, bộ phận kết cấu và thiết bị điện trong khi quản lý tải cơ học, độ rung, chuyển động nhiệt và tiếp xúc với môi trường. Hướng dẫn này giải thích các loại chính, ứng dụng, cân nhắc về vật liệu và xử lý bề mặt, yêu cầu chất lượng và các yếu tố mua hàng cho các dự án tiện ích, EPC và kỹ thuật điện.
Mục lục
- Tại sao các phụ kiện đầu nối trạm biến áp lại quan trọng?
- Những loại phụ kiện đầu nối nào được sử dụng trong trạm biến áp?
- Các phụ kiện đầu nối trạm biến áp được áp dụng ở đâu?
- Vật liệu và phương pháp xử lý bề mặt nào quan trọng?
- Bạn nên chọn phụ kiện phù hợp như thế nào?
- Tại sao nên cân nhắc Huixing cho các thành phần kết nối trạm biến áp?
- Câu hỏi thường gặp
Tại sao các phụ kiện đầu nối trạm biến áp lại quan trọng?
Các trạm biến áp hiện đại phụ thuộc vào hàng trăm điểm kết nối cơ và điện. Máy biến áp, thanh cái, cầu dao, cầu dao cách ly, dây cách điện, dây dẫn hoặc cấu trúc hỗ trợ không thể hoạt động như một hệ thống tích hợp nếu không có phần cứng kết nối được lựa chọn phù hợp.
Phụ kiện đầu nối trạm biến ápcung cấp giao diện giữa các thành phần này. Tùy thuộc vào thiết kế của chúng, chúng có thể truyền tải cơ học, cố định dây dẫn, duy trì tính liên tục về điện, bù cho chuyển động hoặc ngăn ngừa sự lỏng lẻo vô tình.
Một phụ kiện đáng tin cậy cần phải hoạt động ổn định trong các điều kiện như:
- Tải điện liên tục và thay đổi nhiệt độ
- Gió, độ rung và ứng suất cơ học
- Sự giãn nở và co lại nhiệt
- Độ ẩm ngoài trời, quá trình oxy hóa và ô nhiễm công nghiệp
- Lực cơ học ngắn mạch và điều kiện hoạt động bất thường
- Yêu cầu lắp đặt và bảo trì dài hạn
Vì lý do này, việc lựa chọn phụ kiện không nên chỉ dựa vào kích thước hoặc giá mua. Độ bền cơ học, độ tin cậy của tiếp điểm, khả năng chống ăn mòn, độ chính xác về kích thước, khả năng tương thích lắp đặt và các điều kiện sử dụng dự kiến đều phải được đánh giá cùng nhau.
Những loại phụ kiện đầu nối nào được sử dụng trong trạm biến áp?
Các điểm kết nối khác nhau yêu cầu cấu trúc phần cứng khác nhau. Một dòng sản phẩm được thiết kế tốt thường bao gồm các bộ phận dùng để kết nối thiết bị, cố định thanh cái, cụm cách điện, nối dây dẫn và khóa.
| Loại lắp | Chức năng chính | Ứng dụng điển hình | Yêu cầu chính |
|---|---|---|---|
| Liên kết và Tấm | Kết nối cơ khí | Lắp ráp thiết bị và kết cấu | Độ bền cao và độ chính xác kích thước |

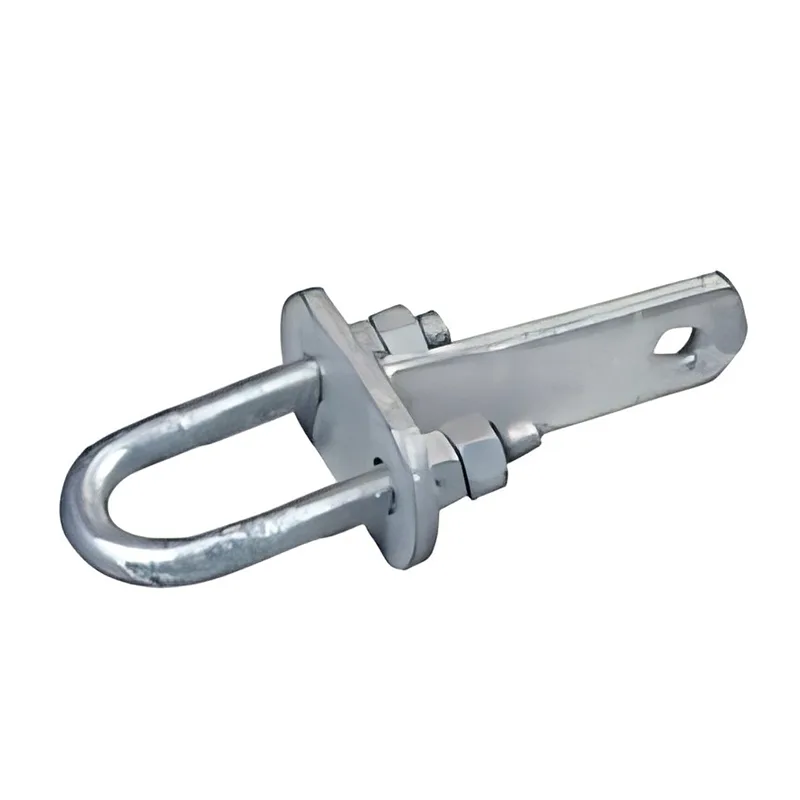

| Bu lông chữ U và vít chữ U | Kẹp và buộc chặt | Thanh cái và các thành phần kết cấu | Lực kẹp ổn định |
| Phụ kiện bóng và ổ cắm | Kết nối cách điện | Cụm dây cách điện | Khả năng di chuyển và tải trọng linh hoạt |
| Khoan và ghim | Kết nối và khóa khớp | Bộ phận cách điện và phần cứng | Đảm bảo sự tham gia cơ khí an toàn |
| Đầu nối nối | Kết nối dây dẫn | Nối và sửa chữa dây dẫn | Liên hệ điện đáng tin cậy |
| Khe co giãn | Bù chuyển động nhiệt | Hệ thống thanh cái | Kiểm soát tính linh hoạt |
| Phụ kiện chuyển tiếp nhôm đồng | Kết nối kim loại khác nhau | Giao diện đồng-nhôm | Kiểm soát ăn mòn điện |
Sự phân loại này giúp việc mua sắm trở nên dễ dàng hơn vì các kỹ sư có thể kết hợp cấu trúc phù hợp với chức năng kết nối thực tế thay vì coi tất cả phần cứng của trạm biến áp là có thể hoán đổi cho nhau.
Các phụ kiện đầu nối trạm biến áp được áp dụng ở đâu?
Kết nối thiết bị
Các bộ phận đầu nối có thể được sử dụng để thiết lập các kết nối cơ hoặc dẫn điện giữa các thiết bị trạm biến áp chính. Cấu trúc kết nối có thể điều chỉnh cũng có thể đáp ứng các yêu cầu về khoảng cách và góc lắp đặt khác nhau, khiến chúng trở nên hữu ích khi bố trí thiết bị khác nhau tùy theo từng dự án.
Lắp đặt thanh cái
Thanh cái phải được định vị chính xác trong khi chịu được tải điện, độ rung, lực gió và chuyển động liên quan đến nhiệt độ. Bu lông chữ U, kẹp, tấm, giá đỡ và các bộ phận liên quan đến giãn nở giúp duy trì vị trí ổn định trong suốt chu kỳ vận hành.
Lắp ráp dây cách điện
Các phụ kiện bóng và ổ cắm, kẹp, chân và phần cứng liên quan thường được sử dụng khi kết nối chất cách điện với dây dẫn hoặc các cấu trúc đỡ. Thiết kế cơ khí của chúng cho phép lắp ráp phù hợp với chuyển động trong khi vẫn duy trì kết nối an toàn.
Kết nối nối và chuyển tiếp dây dẫn
Đầu nối nối và phụ kiện chuyển tiếp đặc biệt quan trọng khi phải nối dây dẫn hoặc khi dây dẫn đồng và nhôm gặp nhau. Các thành phần chuyển tiếp được thiết kế phù hợp có thể giúp giải quyết sự khác biệt giữa các kim loại khác nhau và giảm nguy cơ suy giảm kết nối.
Sửa chữa và bảo trì kết cấu
Các phụ kiện đầu nối cũng hỗ trợ lắp đặt và bảo trì các kết cấu thép và cụm điện của trạm biến áp. Kích thước được tiêu chuẩn hóa có thể đơn giản hóa công việc thay thế, giảm thời gian lắp đặt và giúp đội bảo trì khôi phục thiết bị hiệu quả hơn.
Vật liệu và phương pháp xử lý bề mặt nào quan trọng?
Lựa chọn vật liệu ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất cơ học của phần cứng kết nối trạm biến áp. Thép thường được lựa chọn ở những nơi cần có độ bền cơ học cao, trong khi đồng, nhôm và các hợp kim chuyên dụng có thể được sử dụng khi ưu tiên tính dẫn điện hoặc giảm trọng lượng.
Đối với việc lắp đặt ngoài trời, việc bảo vệ bề mặt cũng quan trọng không kém. Thông tin sản phẩm của Huixing nhấn mạnh mạ kẽm nhúng nóng là phương pháp xử lý chính để cải thiện khả năng chống ăn mòn. Lớp phủ kẽm đồng nhất giúp bảo vệ bề mặt thép lộ ra khỏi quá trình oxy hóa và rỉ sét, đặc biệt là trong môi trường ngoài trời.
Những cân nhắc quan trọng về vật liệu và sản xuất bao gồm:
- Độ bền cơ học:Khớp nối phải chịu được lực kéo, lực cắt và lực tải dự kiến.
- Độ chính xác kích thước:Kích thước chính xác giúp ngăn ngừa các sự cố lắp đặt và sai lệch kết nối.
- Hiệu suất điện:Các bộ phận kết nối dẫn điện phải cung cấp khả năng tiếp xúc ổn định với điện trở tiếp xúc thích hợp.
- Bảo vệ chống ăn mòn:Xử lý bề mặt phải phù hợp với độ ẩm, ô nhiễm, tiếp xúc với muối và điều kiện ngoài trời của địa điểm.
- Khả năng tương thích nhiệt:Các thành phần phải phù hợp với sự thay đổi nhiệt độ dự kiến và chuyển động nhiệt.
- Tính nhất quán trong sản xuất:Chất lượng sản xuất nhất quán là điều cần thiết khi phụ kiện được mua với số lượng lớn cho cùng một dự án.
Bạn nên chọn phụ kiện phù hợp như thế nào?
Việc chọn phần cứng kết nối phù hợp bắt đầu từ các yêu cầu kỹ thuật thực tế thay vì chỉ tên sản phẩm. Đội mua sắm và kỹ sư điện nên xem xét môi trường kết nối hoàn chỉnh trước khi xác nhận thông số kỹ thuật.
1. Xác nhận chức năng kết nối
Xác định xem thành phần này có cần thiết cho việc kết nối thiết bị, nối dây dẫn, đỡ thanh cái, buộc chặt kết cấu, lắp ráp chất cách điện hay bù giãn nở nhiệt hay không.
2. Kiểm tra kích thước và khả năng tương thích
Kích thước kết nối, cách bố trí bu lông, kích thước dây dẫn, góc lắp đặt và giao diện lắp đặt phải phù hợp với thiết bị hiện có hoặc theo kế hoạch. Khả năng tương thích về chiều làm giảm công việc sửa đổi trong quá trình cài đặt.
3. Đánh giá môi trường hoạt động
Đối với các trạm biến áp ngoài trời, khả năng chống ăn mòn đáng được quan tâm đặc biệt. Môi trường ven biển, ẩm ướt, công nghiệp và ô nhiễm nặng có thể yêu cầu tăng cường bảo vệ bề mặt và lựa chọn vật liệu cẩn thận.
4. Xem xét tải cơ và điện
Phụ kiện phải có khả năng xử lý các lực cơ học dự kiến trong khi vẫn duy trì hiệu suất điện đáng tin cậy trong đó tính dẫn điện là một phần chức năng của nó.
5. Xem xét khả năng cung cấp và kiểm soát chất lượng
Đối với các dự án cơ sở hạ tầng lớn, lô hàng nhất quán và việc phân phối đáng tin cậy cũng quan trọng như hiệu suất của từng sản phẩm. Người mua nên đánh giá việc kiểm soát nguyên liệu thô, độ chính xác trong sản xuất, quy trình kiểm tra, đóng gói và năng lực sản xuất trước khi đặt hàng số lượng lớn.
Tại sao nên cân nhắc Huixing cho các thành phần kết nối trạm biến áp?
Huệ Hưng định vị các sản phẩm kết nối trạm biến áp của mình xoay quanh các yêu cầu kỹ thuật điện thực tế, bao gồm độ bền cơ học, khả năng chống ăn mòn, lắp đặt chính xác và hoạt động lâu dài đáng tin cậy. Theo thông tin sản phẩm, các phụ kiện được sản xuất từ thép và được bảo vệ thông qua mạ kẽm nhúng nóng, đồng thời quá trình sản xuất kết hợp kiểm tra chất lượng từ kiểm tra nguyên liệu thô đến thử nghiệm thành phẩm.
Công ty cũng cung cấp nhiều loại sản phẩm hơnphụ kiện trạm biến áp, hỗ trợ các ứng dụng bao gồm lắp đặt thanh cái, kết nối thiết bị, lắp ráp chất cách điện, kết nối dây dẫn và buộc chặt kết cấu. Phạm vi sản phẩm rộng hơn này có thể hữu ích cho các dự án yêu cầu mua sắm phối hợp thay vì tìm nguồn cung ứng từng bộ phận riêng biệt.
Đối với người mua quốc tế, một người có khả năngNhà sản xuất và nhà cung cấp Trung Quốcphải có thể cung cấp các thông số kỹ thuật nhất quán, hỗ trợ tùy chỉnh, điều phối đơn hàng số lượng lớn và giao tiếp kỹ thuật đáp ứng. Những yếu tố này có thể ảnh hưởng trực tiếp đến tiến độ dự án và tổng chi phí mua sắm.
Khi đánh giá một nhà cung cấp, việc yêu cầu bản vẽ, thông tin vật liệu, chi tiết xử lý bề mặt, tiêu chuẩn áp dụng, tài liệu kiểm tra, thông số kỹ thuật đóng gói và mẫu khi cần thiết sẽ rất hữu ích. Điều này tạo ra cơ sở kỹ thuật rõ ràng hơn để so sánh các nhà cung cấp và giảm rủi ro mua hàng.
Câu hỏi thường gặp
Phụ kiện kết nối trạm biến áp được sử dụng để làm gì?
Chúng được sử dụng để thiết lập các kết nối cơ và điện trong các trạm biến áp. Các ứng dụng phổ biến bao gồm kết nối thiết bị, buộc chặt thanh cái, lắp ráp chất cách điện, nối dây dẫn, cố định cấu trúc và bù chuyển động nhiệt.
Tại sao mạ kẽm nhúng nóng lại quan trọng đối với các phụ kiện trạm biến áp?
Mạ kẽm nhúng nóng cung cấp lớp phủ kẽm bảo vệ trên bề mặt thép. Nó giúp giảm quá trình oxy hóa và ăn mòn, làm cho các phụ kiện mạ kẽm đặc biệt phù hợp với cơ sở hạ tầng điện ngoài trời tiếp xúc với độ ẩm và điều kiện thời tiết thay đổi.
Các phụ kiện đầu nối có thể được sử dụng với các kim loại khác nhau không?
Có, các phụ kiện chuyển tiếp chuyên dụng có thể được thiết kế để kết nối giữa các kim loại khác nhau như đồng và nhôm. Thiết kế phù hợp giúp giải quyết các đặc tính vật liệu khác nhau và giảm nguy cơ ăn mòn điện tại điểm kết nối.
Làm cách nào để chọn phụ kiện phù hợp cho dự án trạm biến áp?
Bắt đầu với chức năng kết nối, kích thước dây dẫn hoặc thiết bị, tải cơ học, yêu cầu về điện, điều kiện môi trường, xử lý bề mặt và các tiêu chuẩn dự án hiện hành. Bản vẽ của nhà cung cấp và thông số kỹ thuật cần được xem xét trước khi lựa chọn cuối cùng.
Các phụ kiện đầu nối trạm biến áp tùy chỉnh có sẵn không?
Tùy chỉnh có thể có sẵn tùy thuộc vào yêu cầu của nhà sản xuất và dự án. Người mua nên cung cấp kích thước kết nối, bản vẽ, ưu tiên vật liệu, điều kiện vận hành, số lượng yêu cầu và tiêu chuẩn kỹ thuật hiện hành khi yêu cầu giải pháp tùy chỉnh.
Phần kết luận
Phần cứng kết nối đáng tin cậy là nền tảng để vận hành trạm biến áp an toàn và ổn định. Từ kết nối thiết bị và buộc chặt thanh cái đến nối dây dẫn và lắp ráp chất cách điện, các phụ kiện được thiết kế phù hợp giúp duy trì tính toàn vẹn về mặt cơ học và các kết nối điện đáng tin cậy trong thời gian dài hoạt động. Nếu bạn đang tìm nguồn cung ứng phụ kiện chất lượng cao cho trạm biến áp mới, nâng cấp lưới điện, dự án bảo trì hoặc ứng dụng cơ sở hạ tầng điện số lượng lớn,liên hệ với chúng tôitại Huixing để thảo luận về các yêu cầu kỹ thuật, thông số kỹ thuật của sản phẩm, nhu cầu tùy chỉnh và kế hoạch mua sắm của bạn.
