Huệ Hưngcung cấp các giải pháp thiết bị điện cho hệ thống truyền tải và phân phối, bao gồm cảBộ ngắt mạch điện áp caođược thiết kế cho các trạm biến áp ngoài trời và các dự án điện cao thế. Sử dụng thiết kế cầu dao khí SF₆ bình chết với công nghệ dập hồ quang kép, thiết bị này giúp điều khiển mạch điện, ngắt các sự cố ngắn mạch và hỗ trợ vận hành lưới điện đáng tin cậy. Hiểu được nguyên tắc làm việc, thông số kỹ thuật và tiêu chí lựa chọn của nó cho phép các công ty điện lực, nhà thầu EPC và người sử dụng điện công nghiệp đưa ra quyết định mua hàng sáng suốt.
Cầu dao điện áp cao là thiết bị bảo vệ cần thiết trong hệ thống điện hiện đại. Nó chuyển mạch trong quá trình hoạt động bình thường và ngắt dòng điện sự cố khi xảy ra tình trạng điện bất thường. Danh mục cầu dao điện áp cao dùng khí SF₆ bình chết của Huixing bao gồm các mức điện áp định mức từ 40,5 kV đến 245 kV, với các tùy chọn dòng điện ngắn mạch định mức từ 25 kA đến 63 kA. Thiết kế dập tắt hồ quang kép của nó kết hợp các nguyên tắc tự cấp năng lượng và kiểu phun để hỗ trợ sự gián đoạn đáng tin cậy trong các điều kiện sự cố khác nhau. Hướng dẫn này giải thích cơ chế vận hành, những ưu điểm chính, ứng dụng, thông số kỹ thuật, cân nhắc lựa chọn và thực hành bảo trì mà các kỹ sư điện và người mua dự án nên hiểu trước khi chọn cầu dao.
Bộ ngắt mạch điện áp cao là một thiết bị chuyển mạch và bảo vệ được thiết kế để thiết lập, mang và ngắt dòng điện trong hệ thống điện cao áp. Không giống như một công tắc thông thường, nó phải có khả năng ngắt dòng điện sự cố có thể đạt mức cực cao trong thời gian ngắn mạch.
Khi xảy ra lỗi, hệ thống bảo vệ sẽ phát hiện các tình trạng điện bất thường và gửi lệnh cắt tới bộ ngắt mạch. Cơ chế hoạt động của nó tách các tiếp điểm và hệ thống dập hồ quang sẽ dập tắt hồ quang điện hình thành trong quá trình gián đoạn. Quá trình này cách ly mạch bị ảnh hưởng và giúp hạn chế hư hỏng máy biến áp, đường dây truyền tải, thanh cái và các thiết bị được kết nối khác.

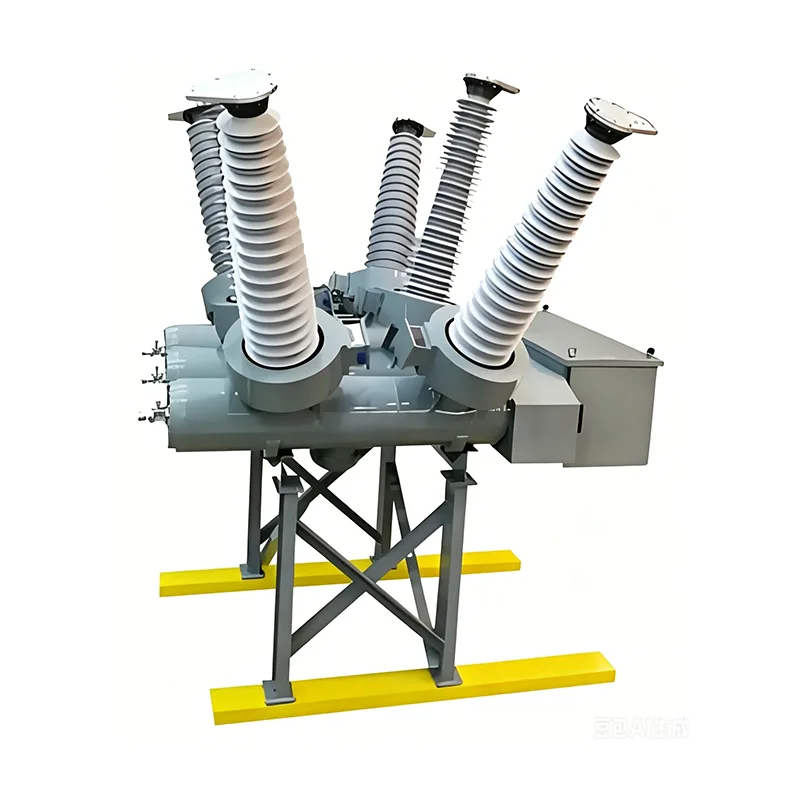

Giải pháp đặc trưng của Huixing sử dụngcầu dao khí SF₆ bình chết. Trong thiết kế bể chết, bộ phận ngắt được đặt trong vỏ kim loại nối đất. Khí SF₆ đóng vai trò là môi trường cách điện và dập tắt hồ quang trong thiết kế sản phẩm được chỉ định.
Đối với các dự án điện lực và kỹ thuật công nghiệp, việc lựa chọn bộ ngắt mạch chính xác là điều cần thiết để đạt được khả năng bảo vệ sự cố đáng tin cậy, tính linh hoạt trong vận hành và hiệu suất phối hợp của hệ thống điện.
Tìm hiểu thêm về cầu dao điện áp cao của Huixing và các cấu hình kỹ thuật có sẵn của nó.
Quá trình vận hành kết hợp các tín hiệu bảo vệ điện, hệ thống truyền động cơ khí và cơ chế dập hồ quang. Mỗi bộ phận phải phản hồi chính xác để đảm bảo cầu dao ngắt dòng điện một cách an toàn.
Trong quá trình hoạt động bình thường, các tiếp điểm của cầu dao vẫn đóng, cho phép dòng điện chạy qua mạch. Thiết bị phải mang dòng điện định mức quy định mà không vượt quá giới hạn vận hành và độ tăng nhiệt độ áp dụng.
Rơle bảo vệ giám sát các thông số điện như dòng điện và điện áp. Khi xảy ra đoản mạch hoặc tình trạng bất thường khác đáp ứng các tiêu chí bảo vệ đã định cấu hình, rơle sẽ gửi tín hiệu ngắt đến cơ cấu điều khiển của bộ ngắt mạch.
Sau khi nhận được lệnh ngắt, cơ cấu vận hành sẽ tách các tiếp điểm. Một hồ quang điện hình thành giữa chúng vì dòng điện tiếp tục đi qua môi trường bị ion hóa trong một khoảng thời gian ngắn. Bộ ngắt của máy cắt phải kiểm soát và dập tắt hồ quang này một cách hiệu quả.
Sản phẩm của Huixing sử dụng phương pháp dập tắt hồ quang kép kết hợp các nguyên tắc tự cấp năng lượng và loại nóc. Trong điều kiện dòng điện ngắn mạch cao hơn, nhiệt sinh ra bằng hồ quang giúp khí SF₆ nở ra và tạo ra dòng khí tốc độ cao. Trong điều kiện dòng điện sự cố thấp hơn, nén cơ học sẽ tạo ra dòng khí định hướng để làm mát vùng hồ quang.
Sau khi hồ quang bị dập tắt, khe hở giữa các tiếp điểm phải phục hồi đủ độ bền điện môi để chịu được điện áp phục hồi nhất thời. Điều này giúp ngăn ngừa hồ quang tái phát và hỗ trợ cách ly lỗi thành công.
Đối với các dự án truyền tải và chuyển đổi ngoài trời, hiệu suất của bộ ngắt mạch ảnh hưởng đến an toàn hệ thống, lập kế hoạch bảo trì và chi phí vận hành dài hạn. Những ưu điểm chính của cầu dao SF₆ bình chết được chỉ định phù hợp bao gồm những ưu điểm sau.
Những lợi ích này phụ thuộc vào kỹ thuật, lắp đặt, vận hành và bảo trì chính xác. Bộ ngắt mạch phải luôn được chọn theo nghiên cứu mạng thực tế và các tiêu chuẩn dự án hiện hành thay vì chỉ mô tả sản phẩm chung.
Bộ ngắt mạch điện áp cao được sử dụng ở bất cứ nơi nào mạng điện yêu cầu chuyển mạch có kiểm soát và ngắt dòng điện sự cố một cách đáng tin cậy. Các mẫu SF₆ bể chết của Huixing chủ yếu dành cho các trạm biến áp ngoài trời cũng như các dự án chuyển đổi và truyền tải điện.
Các trạm biến áp sử dụng máy cắt để điều khiển các lộ ra và vào, mạch biến áp và các phần thanh cái. Chúng giúp cách ly các lỗi trong khi cho phép các phần không bị ảnh hưởng của mạng tiếp tục hoạt động khi sơ đồ chuyển mạch và bảo vệ cho phép.
Các cơ sở công nghiệp và khu công nghiệp lớn có thể yêu cầu kết nối điện áp cao để hỗ trợ thiết bị sản xuất, động cơ lớn và máy biến áp phân phối. Bộ ngắt mạch được đánh giá phù hợp sẽ cung cấp một lớp bảo vệ quan trọng cho các hệ thống lắp đặt điện này.
Các dự án điện mặt trời và điện gió yêu cầu thiết bị chuyển mạch và bảo vệ giữa các cơ sở phát điện, hệ thống thu gom, máy biến áp và điểm kết nối lưới. Việc lựa chọn bộ ngắt mạch phải tính đến mức điện áp, mức đóng góp dòng điện sự cố, phối hợp bảo vệ và điều kiện vận hành của dự án.
Khi các công ty điện lực mở rộng trạm biến áp hoặc thay thế thiết bị cũ, cầu dao mới phải tương thích với định mức điện, bố trí vật lý, mạch điều khiển và sơ đồ bảo vệ của mạng hiện có.
Đối với mỗi ứng dụng, các kỹ sư nên xác minh xem mô hình đã chọn có đáp ứng được mức độ lỗi, yêu cầu cách điện, nhiệm vụ chuyển mạch và điều kiện môi trường của dự án hay không.
Các kỹ sư điện nên đánh giá nhiều hơn điện áp định mức khi so sánh các cầu dao điện áp cao. Khả năng cắt, dòng điện liên tục, mức chịu đựng cách điện, thời gian vận hành, độ bền cơ học và các yêu cầu điều khiển đều ảnh hưởng đến sự phù hợp.
| Thông số kỹ thuật | Thông tin sản phẩm Huệ Hưng | Tại sao nó quan trọng |
|---|---|---|
| Dải điện áp định mức | 40,5–245 kV | Phải phù hợp với cấp điện áp của hệ thống và các yêu cầu phối hợp cách điện. |
| Phạm vi hiện tại định mức | 1.600–4.000 A, tùy thuộc vào kiểu máy | Xác định khả năng mang dòng điện liên tục được chỉ định. |
| Dòng điện ngắn mạch định mức | 25–63 kA, tùy thuộc vào kiểu máy | Phải đủ cho dòng ngắn mạch dự kiến tại điểm lắp đặt. |
| Tần số định mức | 50/60Hz | Phải tương ứng với tần số hệ thống điện. |
| Điện áp chịu được tần số nguồn | Phụ thuộc vào mô hình; giá trị được công bố bao gồm các mức 140 kV và cao hơn | Hỗ trợ đánh giá hiệu suất cách điện trong các điều kiện thử nghiệm quy định. |
| Điện áp chịu xung sét | Phụ thuộc vào mô hình; giá trị được công bố nằm trong khoảng từ 325 kV đến 1.050 kV | Biểu thị khả năng quy định của hệ thống cách điện để chịu được quá điện áp xung. |
| Độ bền cơ học | 6.000 chu kỳ hoạt động được liệt kê | Giúp đánh giá tuổi thọ vận hành cơ học trong các điều kiện thử nghiệm xác định. |
| Giờ mở cửa | 30 mili giây trở xuống, như đã xuất bản | Ảnh hưởng đến hiệu suất bảo vệ và chuyển mạch trong chuỗi ngắt hoàn chỉnh. |
| Giờ giải lao | 60 mili giây trở xuống, như đã xuất bản | Cho biết thời gian cần thiết để ngắt dòng điện trong các điều kiện quy định. |
| Tiêu chuẩn áp dụng | GB/T 1984 và IEC 62271-100 được liệt kê | Cung cấp cơ sở để xem xét các yêu cầu về kiểm tra và tuân thủ sản phẩm. |
Lưu ý lựa chọn quan trọng:Các giá trị ở trên tóm tắt trang sản phẩm và không phải là bảng xếp hạng hoàn chỉnh theo từng mẫu. Xếp hạng riêng lẻ khác nhau tùy theo loại điện áp và cấu hình. Người mua nên yêu cầu bảng dữ liệu kỹ thuật mới nhất và xác nhận mọi giá trị cần thiết cho mẫu chính xác trước khi chấp thuận mua hàng.
Việc lựa chọn cầu dao cao áp đòi hỏi sự phối hợp giữa nhóm thiết kế điện, nhà cung cấp thiết bị, nhà thầu dự án và đơn vị vận hành. Danh sách kiểm tra sau đây cung cấp một điểm khởi đầu thực tế.
Huệ Hưng cung cấp các cấu hình sản phẩm cho các yêu cầu về điện áp và dòng điện khác nhau, với khả năng tùy chỉnh có sẵn cho các điều kiện dự án nhất định. Các kỹ sư nên gửi các thông số kỹ thuật của mạng và các yêu cầu của dự án để đảm bảo rằng cầu dao được đề xuất phù hợp với ứng dụng thực tế.
Ngay cả một cầu dao được thiết kế tốt cũng cần có chương trình kiểm tra và bảo trì thích hợp. Tần suất và phạm vi bảo trì phải tuân theo hướng dẫn của nhà sản xuất, các quy định hiện hành, lịch sử vận hành và đánh giá rủi ro tại hiện trường.
Các hoạt động bảo trì quan trọng có thể bao gồm:
SF₆ là một loại khí nhà kính mạnh. Việc xử lý khí, ngăn ngừa rò rỉ, thu hồi và thải bỏ phải tuân theo các quy định hiện hành về môi trường và quy trình của nhà sản xuất. Bất kỳ hoạt động bảo trì nào liên quan đến thiết bị điện áp cao hoặc khí điều áp phải được thực hiện bởi nhân viên có trình độ sử dụng các quy trình an toàn đã được phê duyệt.
Chiến lược bảo trì chủ động giúp xác định các vấn đề đang phát triển trước khi chúng ảnh hưởng đến tính sẵn có của thiết bị và hỗ trợ lập kế hoạch vòng đời dễ dự đoán hơn.
Chức năng chính của nó là chuyển mạch điện và ngắt dòng điện sự cố khi hệ thống bảo vệ yêu cầu. Nó giúp cách ly các lỗi và bảo vệ thiết bị được kết nối khỏi hậu quả của các điều kiện điện bất thường.
Huệ Hưng liệt kê các tùy chọn điện áp định mức từ 40,5 kV đến 245 kV cho danh mục cầu dao khí SF₆ bình chết. Xếp hạng chính xác và các thông số kỹ thuật liên quan tùy thuộc vào kiểu máy đã chọn.
SF₆ có đặc tính điện môi và dập hồ quang mạnh nên phù hợp với một số thiết kế ngắt điện áp cao nhất định. Bởi vì nó cũng là một loại khí nhà kính mạnh nên việc niêm phong hiệu quả, giám sát rò rỉ, phục hồi và xử lý có trách nhiệm là rất quan trọng.
Dòng điện định mức đề cập đến dòng điện mà bộ ngắt mạch được thiết kế để mang liên tục trong các điều kiện xác định. Dòng điện ngắn mạch định mức đề cập đến mức dòng điện sự cố mà nó được thiết kế để ngắt trong các điều kiện thử nghiệm xác định. Cả hai xếp hạng đều phải đáp ứng yêu cầu của hệ thống.
Sử dụng dòng điện ngắn mạch dự kiến được tính toán cho điểm lắp đặt, sau đó xác minh mức định mức yêu cầu và các điều kiện hệ thống áp dụng với nhóm thiết kế điện. Công suất cắt được chọn phải phù hợp với mức lỗi mạng và nhiệm vụ chuyển mạch được chỉ định.
Huệ Hưng chỉ ra rằng sản xuất tùy chỉnh có sẵn cho các yêu cầu kỹ thuật nhất định, bao gồm các thông số điện đặc biệt và điều kiện môi trường đầy thách thức. Cung cấp điện áp, dòng điện, khả năng cắt, điều kiện địa điểm và tài liệu dự án cần thiết để xác nhận tính khả thi.
Trang sản phẩm của Huixing liệt kê GB/T 1984 và IEC 62271-100. Người mua nên xác nhận phiên bản hiện hành, tài liệu kiểm tra loại bắt buộc, quy định của địa phương và mọi tiêu chuẩn bổ sung dành riêng cho dự án trước khi đặt hàng.
Bộ ngắt mạch điện áp cao là một thành phần quan trọng trong hệ thống truyền tải và phân phối điện, hỗ trợ các hoạt động chuyển mạch thông thường và ngắt sự cố nhanh chóng. Khi lựa chọn thiết bị, các kỹ sư nên đánh giá điện áp định mức, dòng điện liên tục, khả năng ngắt ngắn mạch, mức chịu đựng cách điện, hiệu suất vận hành, điều kiện môi trường và yêu cầu bảo trì như một bộ tiêu chí tích hợp. Danh mục máy cắt khí SF₆ bình chết của Huixing, bao gồm các cấp điện áp 40,5–245 kV và kết hợp công nghệ dập hồ quang kép, cung cấp các tùy chọn cho các trạm biến áp ngoài trời, hệ thống điện công nghiệp, kết nối năng lượng tái tạo và các dự án mạng truyền tải. Để xác định cấu hình phù hợp cho ứng dụng của bạn, hãy khám phá các giải pháp Bộ ngắt mạch điện áp cao của Huixing vàliên hệ với chúng tôiđể thảo luận về các thông số kỹ thuật của bạn, yêu cầu tài liệu dành riêng cho từng mẫu máy và nhận báo giá phù hợp với dự án điện của bạn.
