Tóm tắt bài viết: A cầu dao điện áp caolà một thiết bị bảo vệ quan trọng được sử dụng để điều khiển các mạch điện và ngắt dòng điện sự cố nguy hiểm trong hệ thống truyền tải và phân phối.Huệ Hưngcung cấp cầu dao khí SF₆ bình chết được thiết kế cho các trạm biến áp ngoài trời, bao gồm điện áp định mức từ 40,5kV đến 245kV, dòng điện định mức từ 1600A đến 4000A và dòng điện ngắt ngắn mạch từ 25kA đến 63kA. Bài viết này giải thích nguyên lý làm việc, tính năng kỹ thuật, kịch bản ứng dụng, tiêu chí lựa chọn và các thông số hiệu suất chính.
Mục lục
- Bộ ngắt mạch điện áp cao là gì?
- Tại sao việc bảo vệ hệ thống điện lại quan trọng?
- Bộ ngắt mạch hoạt động như thế nào?
- Những tính năng kỹ thuật nào các kỹ sư nên xem xét?
- Bộ ngắt mạch điện áp cao được sử dụng ở đâu?
- Các thông số kỹ thuật chính
- Bạn nên chọn đúng mẫu như thế nào?
- Câu hỏi thường gặp
- Nhận giải pháp ngắt mạch điện áp cao
Bộ ngắt mạch điện áp cao là gì?
Bộ ngắt mạch điện áp cao là thiết bị chuyển mạch và bảo vệ được thiết kế để điều khiển các mạch điện trong điều kiện hoạt động bình thường và ngắt dòng điện nhanh chóng khi xảy ra lỗi. Không giống như thiết bị bảo vệ điện áp thấp thông thường, máy cắt điện áp cao phải xử lý an toàn năng lượng điện cao hơn, ứng suất cách điện và dòng điện ngắn mạch.

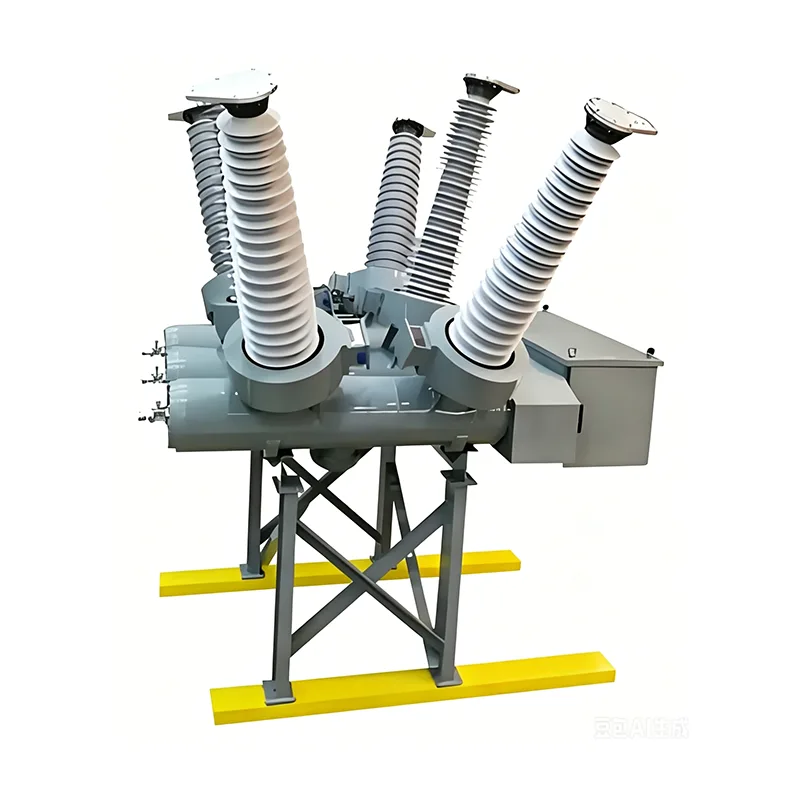

Đối với các trạm biến áp ngoài trời và các dự án truyền tải điện, máy cắt khí SF₆ bể chết được sử dụng rộng rãi vì chúng kết hợp cách điện, khả năng dập hồ quang, hiệu suất chuyển mạch cơ học và khả năng thích ứng với môi trường ngoài trời trong một hệ thống được thiết kế.
Theo thông số kỹ thuật sản phẩm được công bố của Huixing, thiết kế bể chết của nó bao gồm điện áp tối đa định mức từ 40,5kV đến 245kV, dòng điện định mức từ 1600A đến 4000A và dòng điện ngắt ngắn mạch định mức từ 25kA đến 63kA. Sản phẩm được thiết kế dựa trên các yêu cầu GB/T 1984 và IEC 62271-100.
Tại sao việc bảo vệ hệ thống điện lại quan trọng?
Mạng lưới truyền tải và phân phối điện phải tiếp tục hoạt động đáng tin cậy bất chấp sự thay đổi phụ tải, sự kiện chuyển mạch, điều kiện môi trường và các sự cố điện không mong muốn. Khi xảy ra đoản mạch, dòng điện sinh ra có thể tăng nhanh và gây ra ứng suất nhiệt và điện động nghiêm trọng lên máy biến áp, thanh cái, dây cáp, máy phát điện và các thiết bị khác.
Bộ ngắt mạch điện áp cao được lựa chọn phù hợp sẽ giúp cách ly bộ phận bị ảnh hưởng trước khi lỗi gây ra hư hỏng hệ thống rộng hơn. Các chức năng chính của nó bao gồm:
- Mở và đóng mạch trong quá trình hoạt động bình thường.
- Ngắt dòng điện ngắn mạch và sự cố.
- Cô lập các phần bị lỗi của mạng điện.
- Hỗ trợ bảo vệ rơle và hệ thống chuyển mạch tự động.
- Duy trì cách điện cần thiết sau khi bị gián đoạn.
- Cung cấp hiệu suất chuyển mạch đáng tin cậy qua các chu kỳ hoạt động lặp đi lặp lại.
Vì lý do này, việc lựa chọn máy cắt không chỉ dựa trên định mức điện áp và dòng điện mà còn dựa trên khả năng cắt, mức cách điện, trình tự vận hành, độ bền cơ học, điều kiện môi trường và các yêu cầu cụ thể của dự án.
Bộ ngắt mạch hoạt động như thế nào?
Quy trình vận hành cơ bản bao gồm ba giai đoạn: phát hiện hoặc nhận lệnh ngắt, tách cơ học các tiếp điểm và dập tắt hồ quang điện được tạo ra trong quá trình tách tiếp điểm.
Trong máy cắt khí SF₆, khí cung cấp cả chức năng cách nhiệt và dập tắt hồ quang. Khi các tiếp điểm tách ra trong quá trình gián đoạn sự cố, một hồ quang điện sẽ hình thành giữa chúng. Máy cắt sử dụng cơ chế dòng khí được thiết kế để làm mát và khử ion hóa hồ quang để dòng điện có thể bị gián đoạn một cách an toàn.
Công nghệ làm nguội hồ quang kép
Sản phẩm của Huixing kết hợp các nguyên tắc dập tắt hồ quang tự năng lượng và kiểu phồng. Trong điều kiện dòng điện ngắn mạch cao, nhiệt do hồ quang tạo ra góp phần làm khí SF₆ giãn nở nhanh chóng, tạo ra dòng khí tốc độ cao để dập hồ quang. Trong điều kiện dòng điện ngắn mạch thấp hơn, nén cơ học tạo ra dòng khí áp suất cao định hướng để làm mát hồ quang và giảm khả năng đánh lửa lại.
Nguyên lý hoạt động kép này cho phép máy cắt giải quyết các tình trạng dòng điện sự cố khác nhau trong khi vẫn duy trì hiệu suất ngắt được kiểm soát.
Những tính năng kỹ thuật nào các kỹ sư nên xem xét?
Khi đánh giá một cầu dao điện áp cao, các kỹ sư thường cần kiểm tra các đặc tính liên quan đến điện, cơ, môi trường và bảo trì cùng nhau.
1. Vùng phủ sóng điện áp và dòng điện rộng
Phạm vi được công bố của Huixing kéo dài từ 40,5kV đến 245kV ở điện áp tối đa định mức và từ 1600A đến 4000A ở dòng điện định mức. Phạm vi này cho phép thiết bị phục vụ các ứng dụng trạm biến áp và truyền tải ngoài trời khác nhau.
2. Khả năng cắt ngắn mạch cao
Phạm vi dòng điện cắt ngắn mạch được công bố đạt 25kA đến 63kA. Công suất cắt yêu cầu phải luôn phù hợp với dòng điện sự cố dự kiến của hệ thống lắp đặt.
3. Hiệu suất chuyển đổi nhanh
Theo thông số kỹ thuật được công bố, thời gian ngắt là 60ms, thời gian mở là 30ms và thời gian đóng là 100ms. Những đặc điểm này rất quan trọng khi cần cách ly lỗi nhanh và bảo vệ phối hợp.
4. Độ bền cơ học
Tuổi thọ cơ học được chỉ định là 6.000 lần hoạt động. Độ bền cơ học đặc biệt phù hợp với các trạm biến áp nơi tần số chuyển mạch và độ tin cậy vận hành lâu dài là những cân nhắc quan trọng khi mua hàng.
5. Khả năng thích ứng với môi trường
Thiết bị điện ngoài trời có thể gặp phải độ ẩm cao, độ cao, môi trường ăn mòn, biến đổi nhiệt độ và các điều kiện cụ thể khác tại địa điểm. Huixing tuyên bố rằng sản xuất tùy chỉnh có thể đáp ứng các yêu cầu kỹ thuật và môi trường vận hành đặc biệt.
Bộ ngắt mạch điện áp cao được sử dụng ở đâu?
Máy cắt cao áp là thành phần thiết yếu trong các trạm biến áp và hệ thống truyền tải điện. Cấu hình phù hợp phụ thuộc vào điện áp hệ thống, mức độ lỗi, môi trường lắp đặt, yêu cầu chuyển mạch và kiến trúc mạng.
| Ứng dụng | Yêu cầu điển hình | Chức năng ngắt |
|---|---|---|
| Trạm biến áp ngoài trời | Khả năng cách nhiệt và chống chịu môi trường cao | Chuyển tải và gián đoạn lỗi |
| Mở rộng phân phối đô thị | Bảo vệ mạng đáng tin cậy | Cô lập các mạch bị lỗi |
| Khu công nghiệp | Cung cấp điện công nghiệp ổn định | Điều khiển và bảo vệ nguồn điện áp cao |
| Nhà máy năng lượng tái tạo | Kết nối và bảo vệ lưới điện | Chuyển mạch và cách ly lỗi |
| Đường dây truyền tải | Khả năng gián đoạn ngắn mạch cao | Bảo vệ mạng truyền tải khi có sự cố |
| Dự án cải tạo trạm biến áp | Khả năng tương thích với cơ sở hạ tầng hiện có | Hiện đại hóa chức năng chuyển mạch và bảo vệ |
Những ứng dụng này chứng minh tại sao cầu dao nên được coi là một phần của hệ thống bảo vệ hoàn chỉnh hơn là các bộ phận chuyển mạch biệt lập.
Các thông số kỹ thuật chính
Thông số kỹ thuật cung cấp cơ sở khách quan cho việc lựa chọn mô hình. Các số liệu sau đây tóm tắt các thông số quan trọng được công bố cho dòng cầu dao SF₆ bể chết của Huixing.
| tham số | Thông số kỹ thuật đã xuất bản |
|---|---|
| Điện áp định mức tối đa | 40,5kV–245kV |
| Xếp hạng hiện tại | 1600A–4000A |
| Tần số định mức | 50/60Hz |
| Dòng điện cắt ngắn mạch | 25kA–63kA |
| Giờ giải lao | 60ms |
| Giờ mở cửa | 30ms |
| Giờ đóng cửa | 100ms |
| Cuộc sống cơ khí | 6.000 ca phẫu thuật |
| Xả một phần | 10pC |
| Tỷ lệ rò rỉ hàng năm SF₆ | .50,5% được chỉ định trong thông số sản phẩm |
| Tiêu chuẩn áp dụng | GB/T 1984, IEC 62271-100 |
Đối với các dự án kỹ thuật, thông số kỹ thuật cuối cùng phải được xác nhận dựa trên bảng dữ liệu kỹ thuật hoàn chỉnh, điều kiện địa điểm, mã lưới hiện hành và các tính toán bảo vệ dành riêng cho dự án.
Bạn nên chọn đúng mẫu như thế nào?
Việc lựa chọn một bộ ngắt mạch điện áp cao đòi hỏi nhiều hơn việc phù hợp với điện áp hệ thống danh định. Việc đánh giá có hệ thống có thể làm giảm các vấn đề về tính tương thích trong quá trình cài đặt và vận hành thử.
- Xác nhận điện áp hệ thống:Chọn điện áp định mức phù hợp với yêu cầu cách điện và mạng thực tế.
- Tính toán dòng điện yêu cầu:Xem xét dòng tải liên tục, độ giãn nở dự kiến và điều kiện vận hành.
- Xác định dòng điện sự cố:Dòng điện ngắn mạch định mức phải đủ cho mức sự cố dự kiến được tính toán.
- Kiểm tra yêu cầu cách nhiệt:Xem lại điện áp chịu tần số công nghiệp, điện áp chịu xung sét và khoảng cách đường rò.
- Đánh giá trình tự vận hành:Xác nhận rằng cầu dao hỗ trợ trình tự đóng, mở và đóng lại theo yêu cầu.
- Đánh giá điều kiện môi trường:Xem xét độ cao, độ ẩm, nhiệt độ, ô nhiễm và ăn mòn tại địa điểm lắp đặt.
- Kiểm tra yêu cầu kiểm soát:Xác nhận điện áp mạch điều khiển, điện áp động cơ, yêu cầu về bộ gia nhiệt và khả năng tương thích giao diện.
- Kiểm tra các tiêu chuẩn áp dụng:Đảm bảo thiết bị được lựa chọn đáp ứng đúng tiêu chuẩn, thông số kỹ thuật mà dự án yêu cầu.
Đối với các dự án có điều kiện môi trường hoặc điện bất thường, kỹ thuật tùy chỉnh có thể có giá trị. Huixing tuyên bố rằng nó hỗ trợ sản xuất tùy chỉnh cho các yêu cầu như độ cao, độ ẩm cao, môi trường ăn mòn, mức điện áp đặc biệt và các thông số phá vỡ cụ thể.
Câu hỏi thường gặp
Mục đích chính của bộ ngắt mạch điện áp cao là gì?
Mục đích chính của nó là điều khiển các mạch điện áp cao trong quá trình hoạt động bình thường và ngắt dòng điện bất thường, đặc biệt là dòng ngắn mạch, giúp bảo vệ thiết bị điện và duy trì sự an toàn của hệ thống.
Bộ ngắt mạch của Huixing bao gồm dải điện áp nào?
Các thông số sản phẩm được công bố bao gồm điện áp định mức tối đa từ 40,5kV đến 245kV, với các cấu hình khác nhau có sẵn trong phạm vi.
Tại sao SF₆ được sử dụng trong loại cầu dao này?
SF₆ có đặc tính cách điện và dập tắt hồ quang mạnh mẽ, cho phép nó thực hiện cả chức năng cách điện và chức năng liên quan đến gián đoạn trong thiết kế cầu dao.
Sự khác biệt giữa khả năng tự tạo năng lượng và dập tắt hồ quang nóc là gì?
Làm nguội hồ quang tự năng lượng sử dụng năng lượng liên quan đến hồ quang để tạo ra dòng khí, trong khi công nghệ phun khí nén cơ học để tạo ra dòng áp suất cao có định hướng. Thiết kế tham chiếu kết hợp cả hai nguyên tắc cho các điều kiện ngắn mạch khác nhau.
Bộ ngắt có thể được tùy chỉnh cho các điều kiện lắp đặt đặc biệt không?
Đúng. Huixing tuyên bố rằng việc sản xuất của nó có thể được tùy chỉnh cho các điều kiện như độ cao, độ ẩm cao, môi trường ăn mòn, mức điện áp đặc biệt và các yêu cầu phá vỡ cụ thể.
Nhận giải pháp ngắt mạch điện áp cao
Việc lựa chọn thiết bị chuyển mạch điện áp cao phù hợp là một quyết định kỹ thuật cần được hỗ trợ bởi các thông số điện chính xác, yêu cầu về môi trường, tính toán bảo vệ và điều kiện lắp đặt. Huixing cung cấp máy cắt khí SF₆ bình chứa không tải cho các trạm biến áp ngoài trời và các ứng dụng truyền tải, với mức điện áp được công bố từ 40,5kV đến 245kV và các tùy chọn tùy chỉnh cho các yêu cầu khác nhau của dự án. Nếu bạn đang lên kế hoạch cho một trạm biến áp mới, dự án truyền tải, kết nối lưới năng lượng tái tạo hoặc trang bị thêm thiết bị,liên hệ với chúng tôiđể thảo luận về các yêu cầu về điện áp, dòng điện, công suất ngắt, môi trường và cấu hình của bạn cũng như yêu cầu giải pháp kỹ thuật phù hợp.
